Glastürenbeschläge für Dreh- und Pendeltüren
DORMA BeschlägeFür Ganzglasinnentüren eröffnen Ihnen unzählige Möglichkeiten
Einfache Glasbearbeitung, sichere Befestigung Mit Glas bestens vertraut, hat DORMA-Glas die Beschläge so ausgelegt, dass sich die Glasbearbeitung auf einfache, schnell herzustellende Glasbohrungen beschränkt. Ausgefeilte konstruktive Maßnahmen sorgen für optimale Klemmwirkung.
Zuverlässige Gebrauchseigenschaften Hochwertige Materialien und solide Ausführung bieten die Gewähr für beispielhafte Gebrauchseigenschaften und hohe Zuverlässigkeit.
Eingeschränkte Verwendung in Schwimm-, Sauna- und Solebädern Aufgrund von Chemikalien (z. B. Chlor), die auch in der Luft von Schwimm-, Sauna- und Solebädern enthalten sein können, sind die Beschläge für den Einsatz in diesen Bereichen in der Regel nicht geeignet.
MEDIO Schloss nach DIN 18251, Klasse 3 typgeprüft Auszug aus DIN 18 251, Klasse 3: Typprüfung mit 200.000 Bewegungszyklen der Fallenfunktion und 50.000 Bewegungszyklen des Riegels.
Office Schlösser entsprechen der aktuellen DIN EN 12209 (für den Einsatz in öffentlichen Gebäuden ausgelegt) Zudem wurden die Schlösser von einem neutralen Prüfungsinstitut mit 500.000 Bewegungszyklen der Fallenfunktion und 100.000 Bewegungszyklen des Riegels erfolgreich getestet.
Studio Schlösser nach DIN 12209 geprüft Typprüfung mit 200.000 Bewegungszyklen der Fallenfunktion und 200.000 Bewegungszyklendes Riegels.
| Merkmale | Studio RONDO | Studio CLASSIC | Studio GALA 2.0 | Studio ARCOS | MEDIO | Office JUNIOR | Office CLASSIC | Office ARCOS | Spezialbänder | TENSOR | VISUR | BEYOND |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| max. Türflügelgewicht, kg (je nach Band unterschiedlich) | 45 | 45 | 45 | 45 | * | 55, 60, 70 | 55, 60, 70 | 55, 60, 70 | 30, 45, 80 | 65 | 85 | 80 |
| max. Türflügelbreite, mm | 1000 | 1000 | 1000 | 1000 | * | 1000, 1200 | 1000, 1200 | 1000, 1200 | 1100 | 1000 | 1100 | 1000, 1200 |
| max. Türflügelhöhe, mm | Norm Zargen | Norm Zargen | Norm Zargen | Norm Zargen | Norm Zargen | Norm Zargen | Norm Zargen | Norm Zargen | Norm Zargen | 2500 | 2500 | 2200 |
| Glasart | ESG | ESG | ESG | ESG | ESG | ESG | ESG | ESG | ESG | ESG | ESG | ESG |
| Glasdicken in mm | 8/10 | 8/10 | 8/10 | 8/10 | 8/10 | 8/10 | 8/10 | 8/10 | 8/10 | 8/10/12 | 10/12 | 10/12 |
| Falztiefe, Standard, mm | 24,40 | 24 | 24 | 24,40 | * | 24,40 | 24,40 | - | - | - | - | - |
| Schlosstypen | ||||||||||||
| Flüster-Komfort-Geräuschdämpfung (Flüsterfalle = Fallenkopf z. T. mit KS-Ummantelung / Intern gedämpfte Fallenbewegungen) | x | x | x | x | - | x | x | x | - | - | - | - |
| Einstellbare Drückernuss +/–1° bei Office Einstellbare Drückernuss +1,5/–1° bei Studio** zur Vermeidung „hängender Drücker“ | x | x | x | x | - | x | x | x | - | - | - | - |
| Unverschließbar | x | x | x | x | x | x | x | x | - | - | - | - |
| Unverschließbar, Drücker vorn** | x | x | x | x | - | - | - | - | - | - | - | - |
| Für Profilzylinder (PZ) vorgerichtet | x | x | x | x | - | x | x | x | - | - | - | - |
| Externe Prüfung nach DIN EN 12209 | x | x | x | x | - | x | x | x | - | - | - | - |
| Behördenausführung nach DIN 18 251, Klasse 3 | - | - | - | - | x | - | - | - | - | - | - | - |
| Vorgerichtet für KABA | x | x | - | x | - | x | x | x | - | - | - | - |
| Buntbart (BB) mit Wechsel | x | x | x | x | - | - | - | - | - | - | - | - |
| Buntbart (BB) ohne Wechsel | - | - | - | x | - | x | x | x | - | - | - | - |
| WC-Ausführung | x | x | - | x | - | x | - | - | - | - | - | - |
| Gegenkasten für 2-flügelige Tür | x | x | x | x | - | x | x | x | - | - | - | - |
| Schlossausführungen | ||||||||||||
| Mit Drückerführung für Türdrücker ohne Rosetten | x | x | x | x | x | x | x | x | - | - | - | - |
| Für Türdrücker mit Rosetten | x | x | - | x | - | x | x | x | - | - | - | - |
| Bandausführungen | ||||||||||||
| Für Rahmenteile | x | x | x | x | - | x | x | x | x | - | - | - |
| Mit Rahmenteil für Leichtmetallzarge | x | - | - | - | - | x | x | - | - | - | - | - |

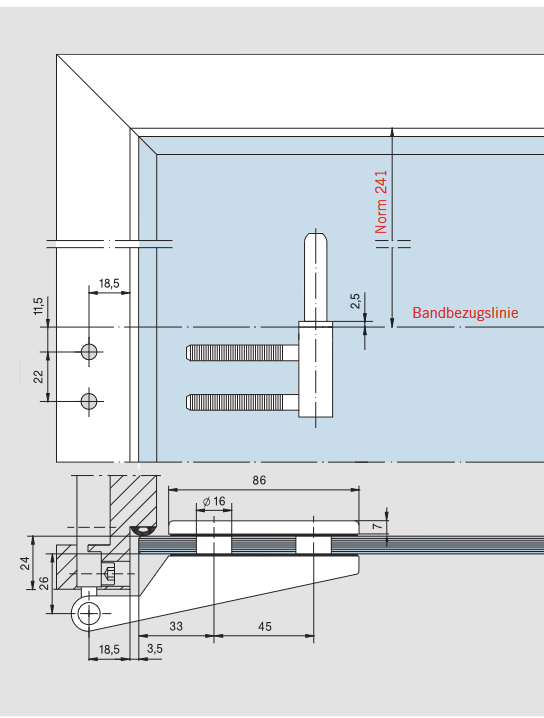

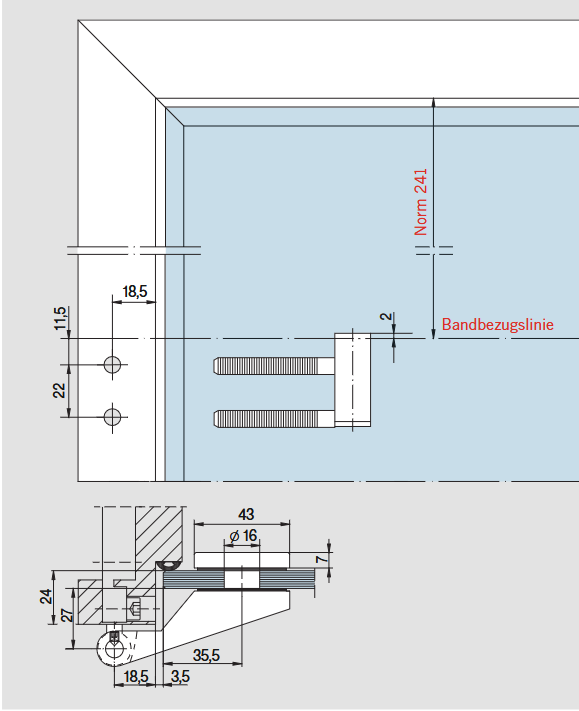

| Mit Rahmenteil für Holzzarge | x | x | x | x | - | x | x | x | - | - | - | - |

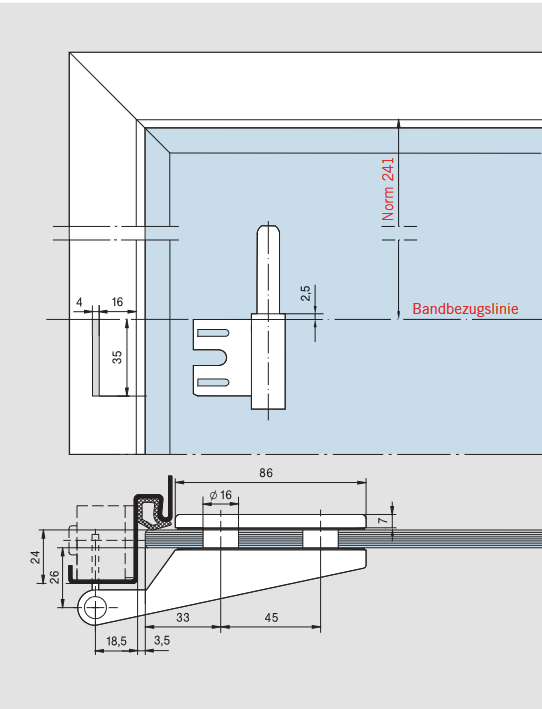

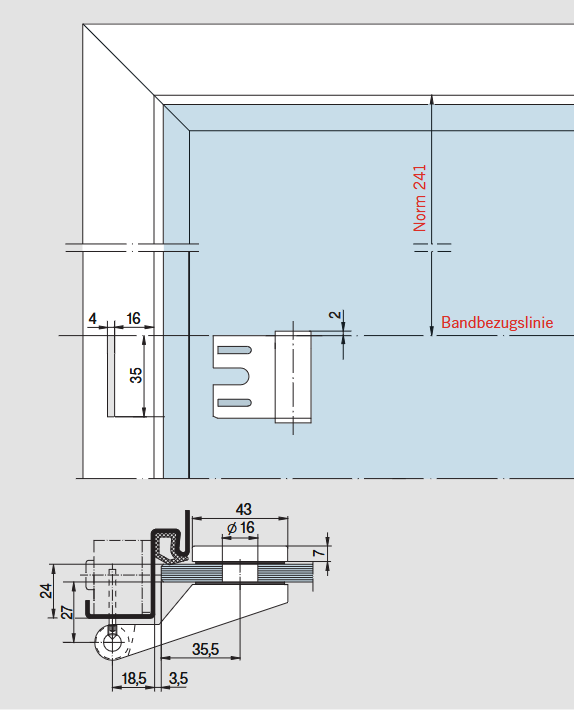

| Mit Rahmenteil für Stahlzarge | x | x | x | x | - | x | x | x | - | - | - | - |
| Für Objekttüren | - | - | - | - | - | x | x | x | - | x | x | x |
| Zur Befestigung an Glasseitenteilen | x | - | - | - | - | - | - | - | - | x | - | - |
| Pendel-/ Anschlagtür | A | A | A | A | A | A | A | A | A | P | A/P | A/P |
| Türschließer / selbstschließend | - | - | - | - | - | - | - | - | - | - | - | - |
*abhängig vom verwendeten Türband **Für alle Schlossausführungen mit Ausnahme von „unverschließbaren Schlössern – Drücker vorn".
Studio RONDO, Studio CLASSIC, Studio GALA 2.0, Studio ARCOS- Garnituren

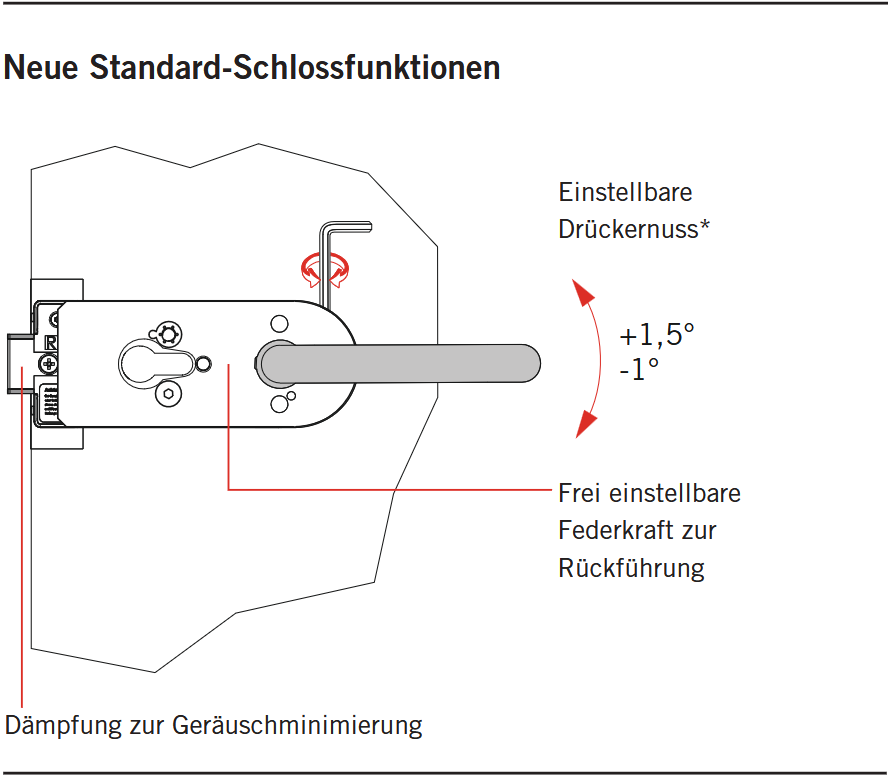

Technische Besonderheiten
- Schlosseinsatz mit standardmäßiger Flüster-Komfort-Geräuschdämpfung. Dabei wird die stabile Flüsterfalle (Metallfalle mit partieller KS-Ummantelung und interner Dämpfung zur Geräuschminimierung) auch hohen Erwartungen gerecht und zum Patent angemeldete Drückernuss +1,5°/–1° zur Vermeidung „hängender Drücker“. Darüber hinaus gewährt die Auslegung als Klemmnuss eine ideale Drückerbefestigung.
- Der geschlossene Körper sorgt für optimalen Schutz des Schlossinnenlebens aus robusten Bauteilen in Elementbauweise.
- Die Schlösser entsprechen der aktuellen DIN EN 12209.
- Zudem wurden die Schlösser von einem neutralen Prüfungsinstitut mit 200.000 Bewegungszyklen der Fallenfunktion und 200.000 Bewegungszyklen des Riegels erfolgreich getestet.
| Schlosseigenschaften | Studio RONDO, Studio CLASSIC, Studio GALA 2.0, Studio ARCOS |
|---|---|
| Einstellbare Drückernuss im Bereich von +1,5° bis – 1° zur Vermeidung hängender Drücker | x |
| Flüster-Komfort-Geräuschdämpfung | x |
| Frei einstellbare Federkraft zur Rückführung | x |
| Federunterstützte Klemmnuss | x |
| Prüfung nach EN 12209 | x |
| Schlosstypen | |
| Unverschließbar | x |
| Unverschließbar – Drücker vorn* | x |
| Für Profilzylinder vorgerichtet | x |
| Für KABA-Zylinder vorgerichtet | x |
| Buntbart (BB) mit Wechsel | x |
| WC-Ausführung | x |
*Für alle Schlossausführungen mit Ausnahme von „unverschließbaren Schlössern – Drücker vorn".

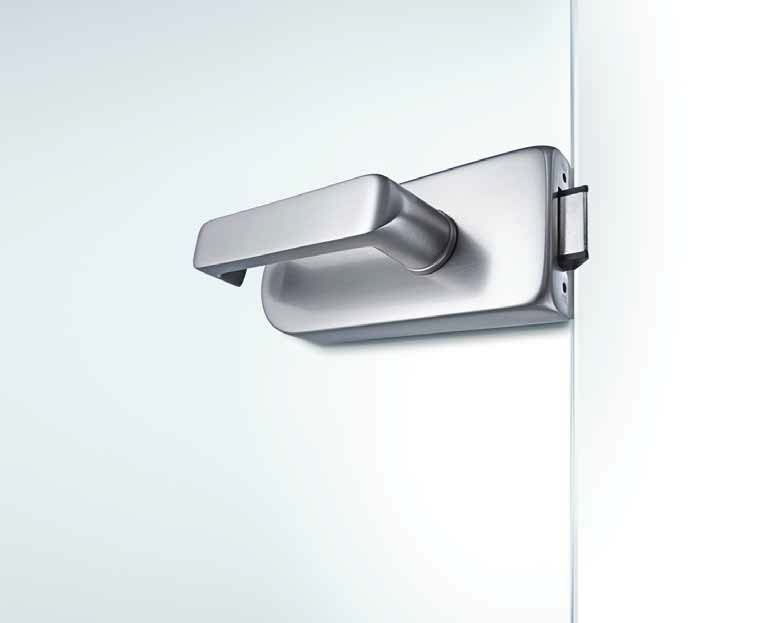

Studio RONDO
Komplette Garnituren für 8mm und 10 mm Glasdicke, Schlösser mit Drückerführung und Schlosskomponenten

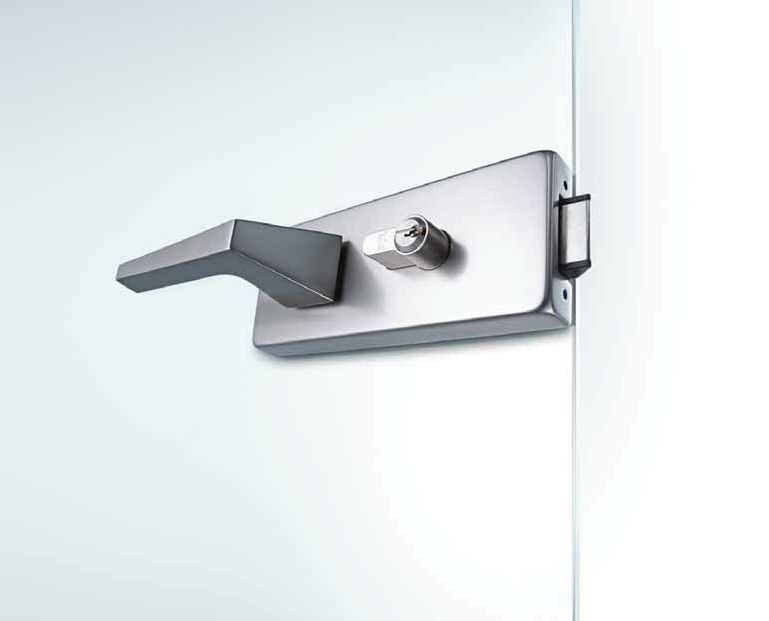

Studio CLASSIC
Komplette Garnituren für 8mm und 10 mm Glasdicke, Schlösser mit Drückerführung und Schlosskomponenten

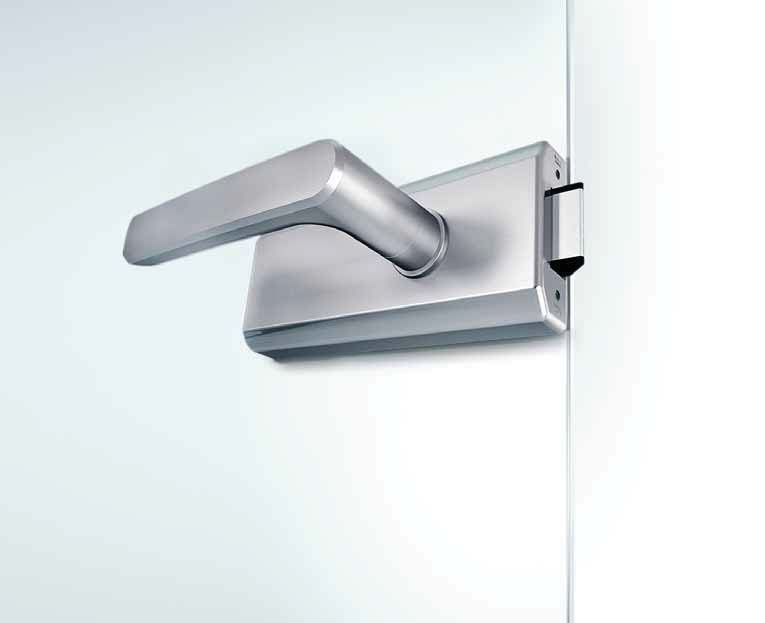

Studio GALA 2.0
Komplette Garnituren für 8mm und 10 mm Glasdicke, Schlösser mit Drückerführung und Schlosskomponenten
Studio ARCOS
Komplette Garnituren für 8mm und 10 mm Glasdicke, Schlösser mit Drückerführung und Schlosskomponenten

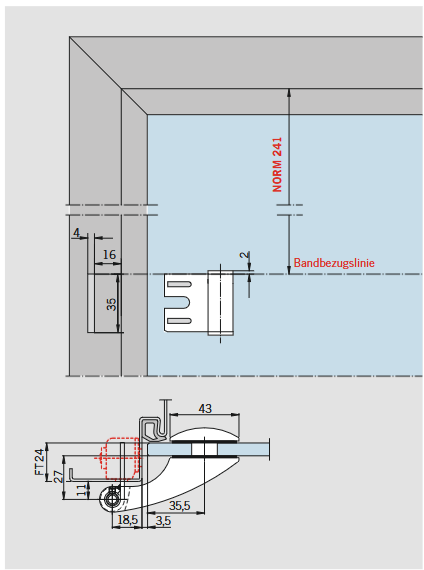

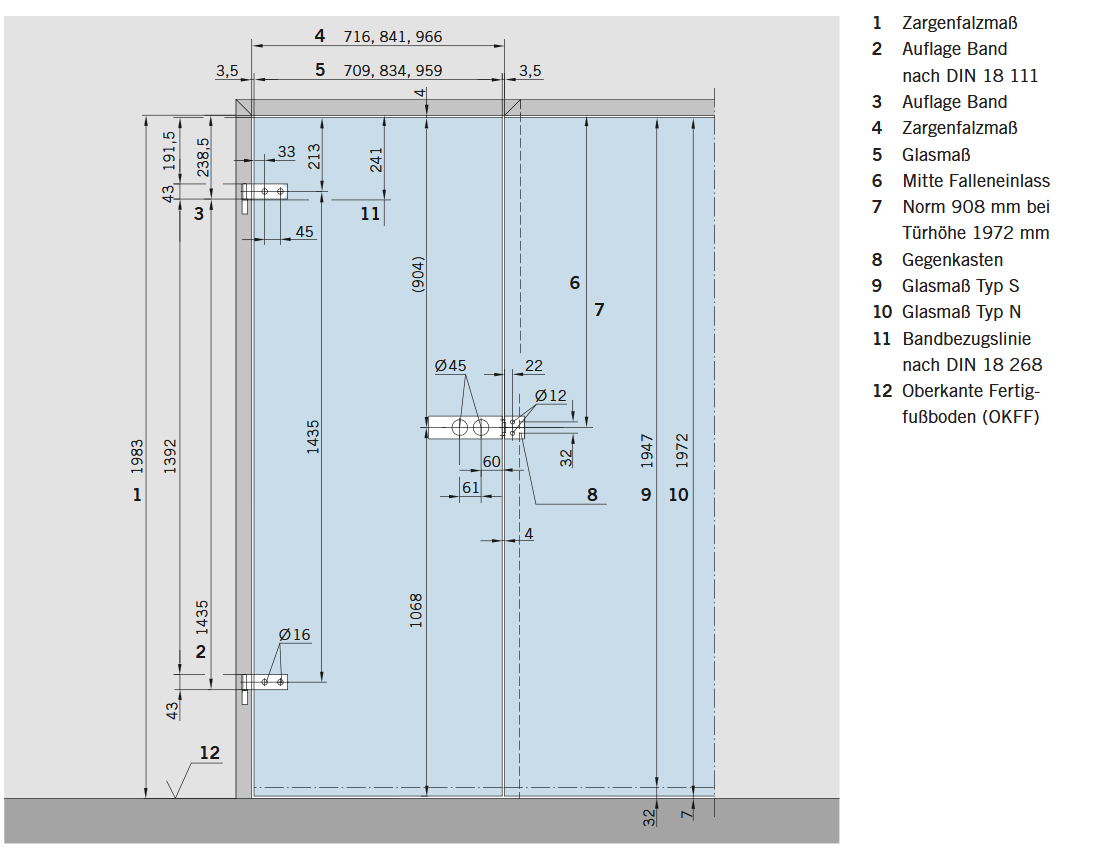

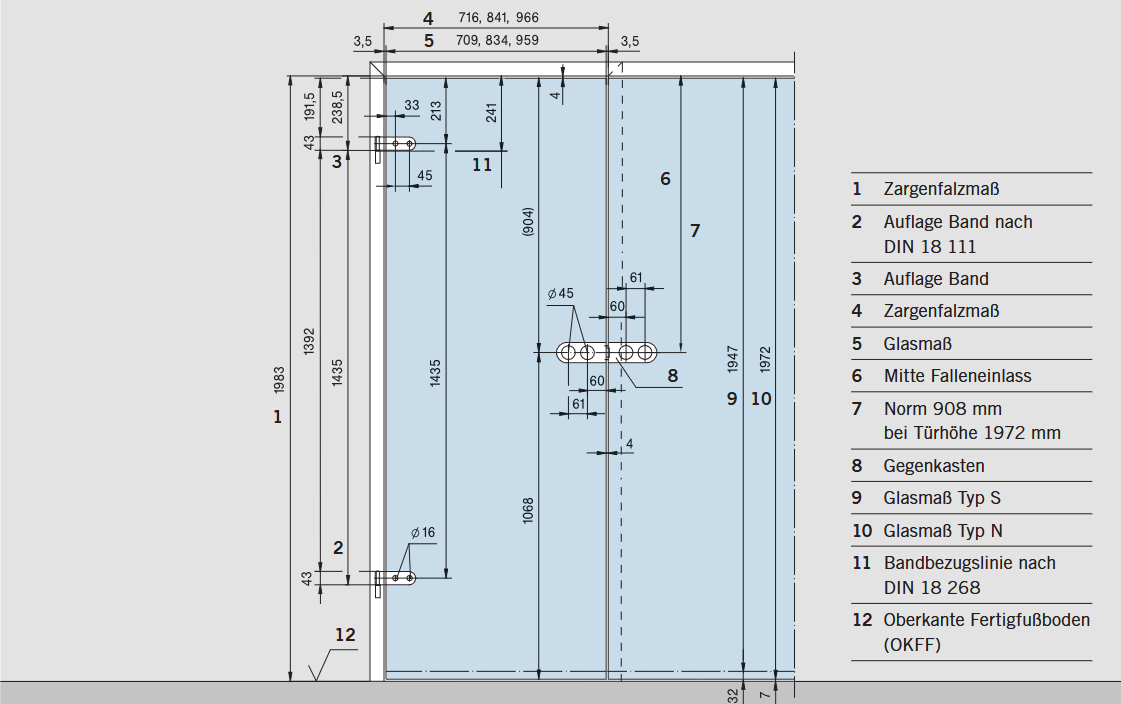

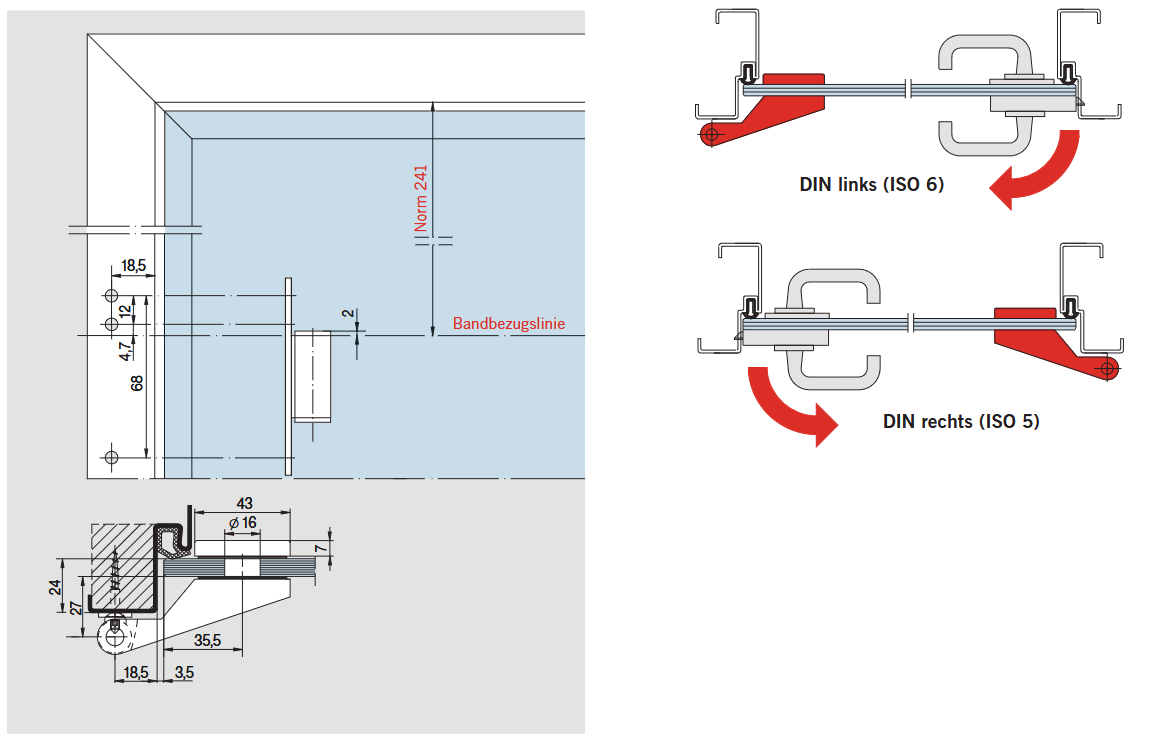

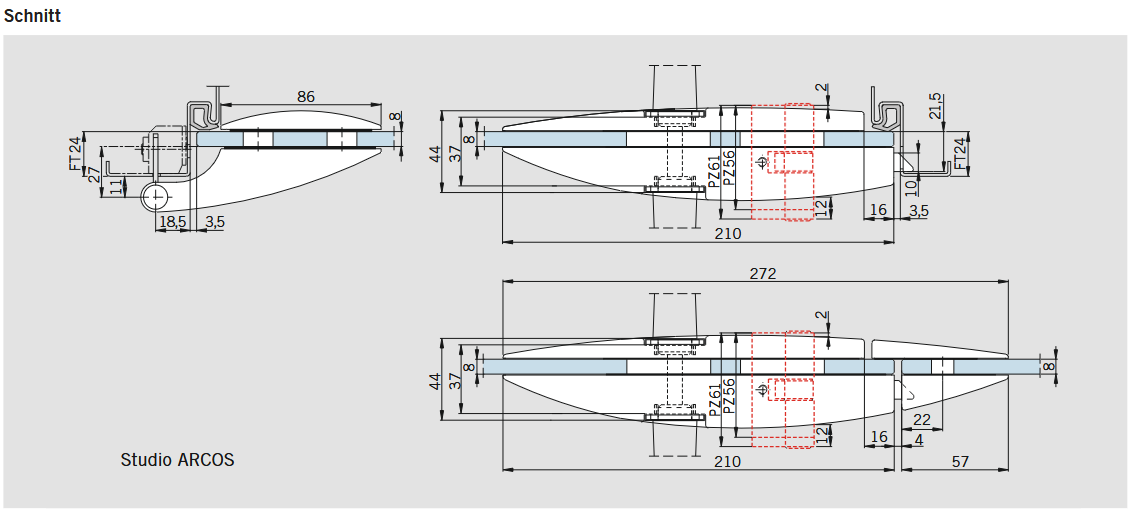

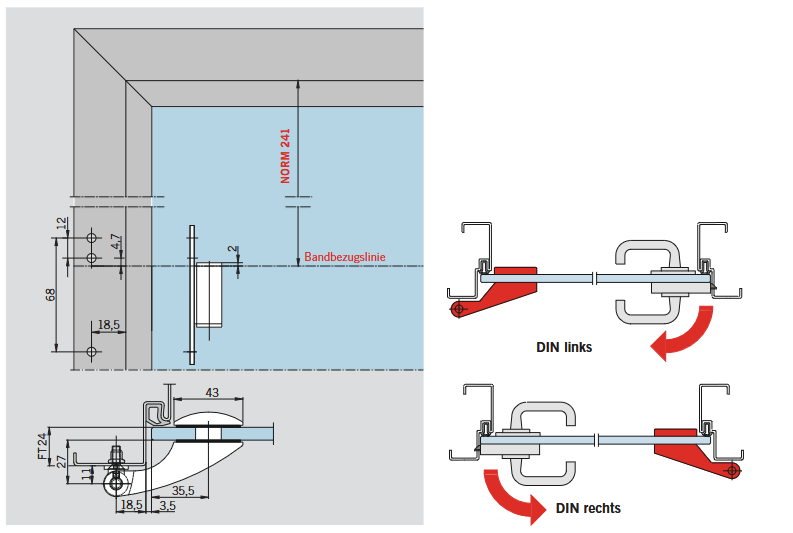

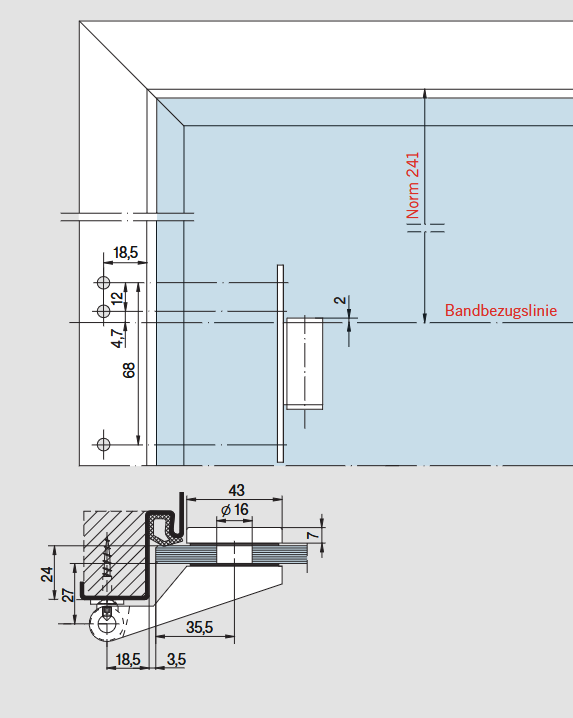

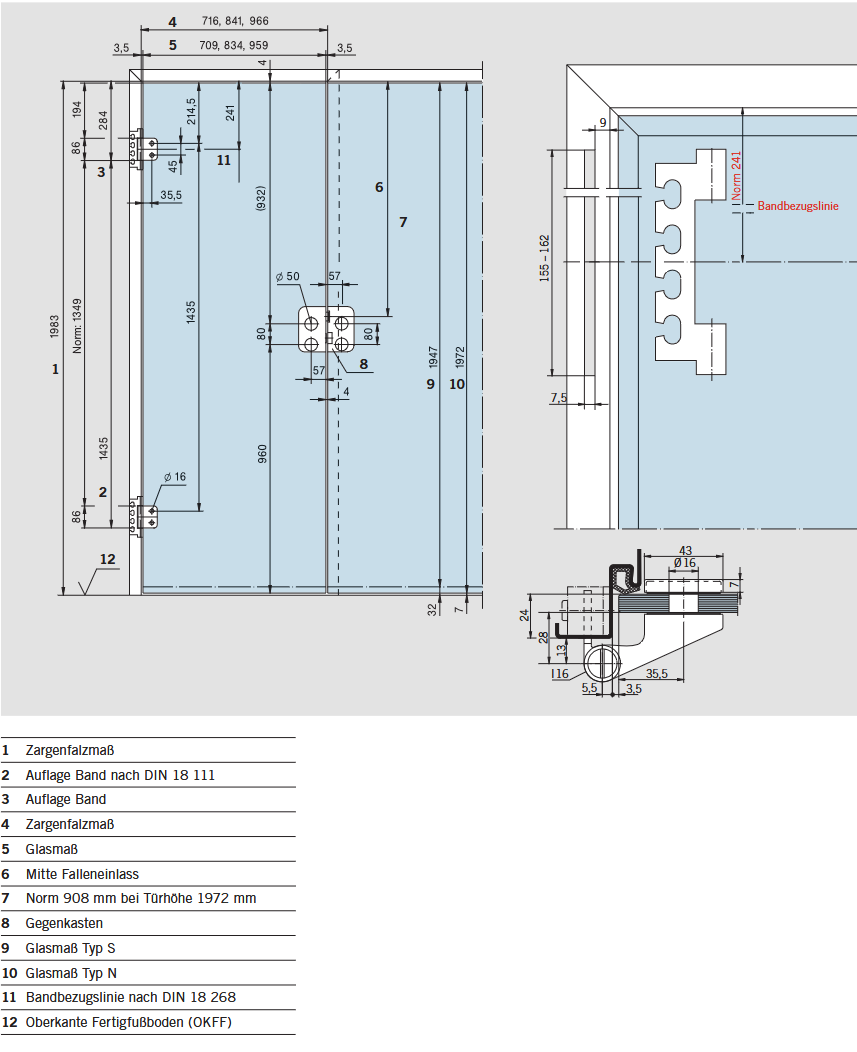

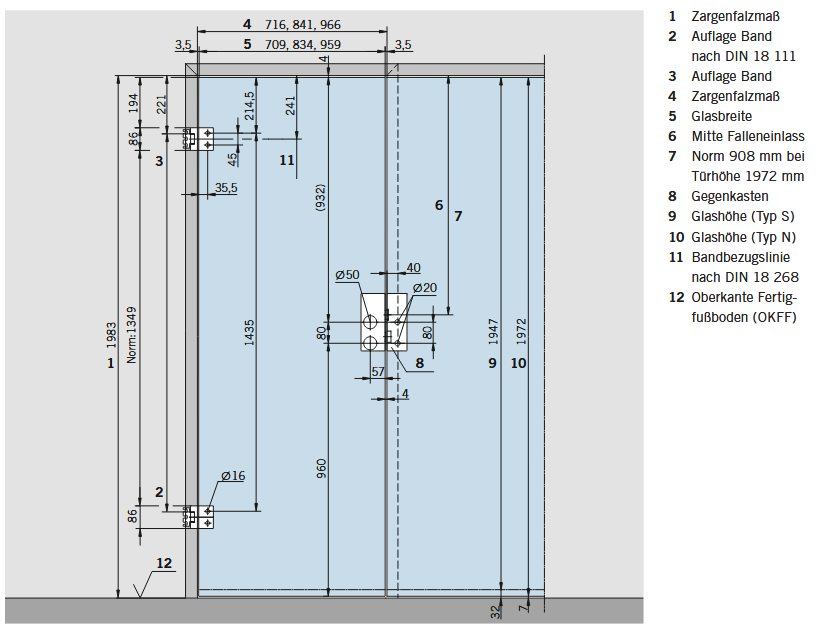

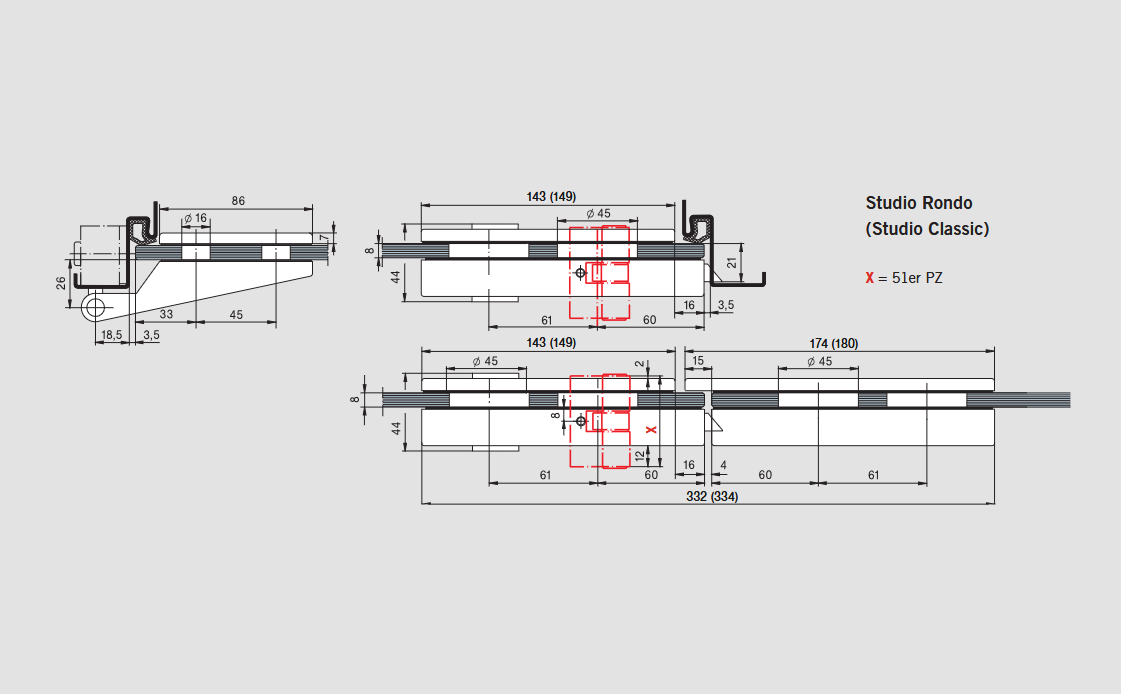

Typdarstellung, Maße und Aufbaudetails für Studio RONDO, Studio CLASSIC, Studio ARCOS und Studio GALA 2.0

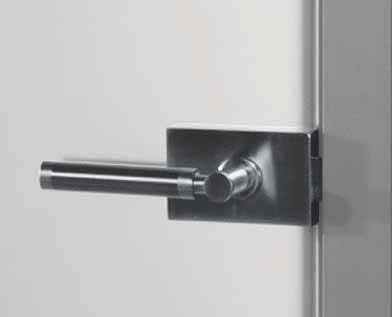

MEDIO - Schlösser mit Drückerführung
Geeignet für alle Türdrücker ohne Rosetten, mit 8-mm-Vierkantstift, Stiftlänge für 44 mm Schlossdicke und 18 mm Drückerführung, max. 8 mm lang.
Kann mit Bändern nach Wahl (Studio ARCOS, Office ARCOS, Studio Rondo, Studio Classic, Studio Gala 2.0, Office Junior und Office Classic) kombiniert werden.
Der Artikel 10.509 ist ausschließlich für einflügelige Anlagen bei 24 mm Zargenfalz und 10 mm Glas zu verwenden. Doppelflügelige Anlagen mit Schloss und Gegenkasten bitte auch bei 10 mm Glasdicke für 8 mm Anwendung bestellen!

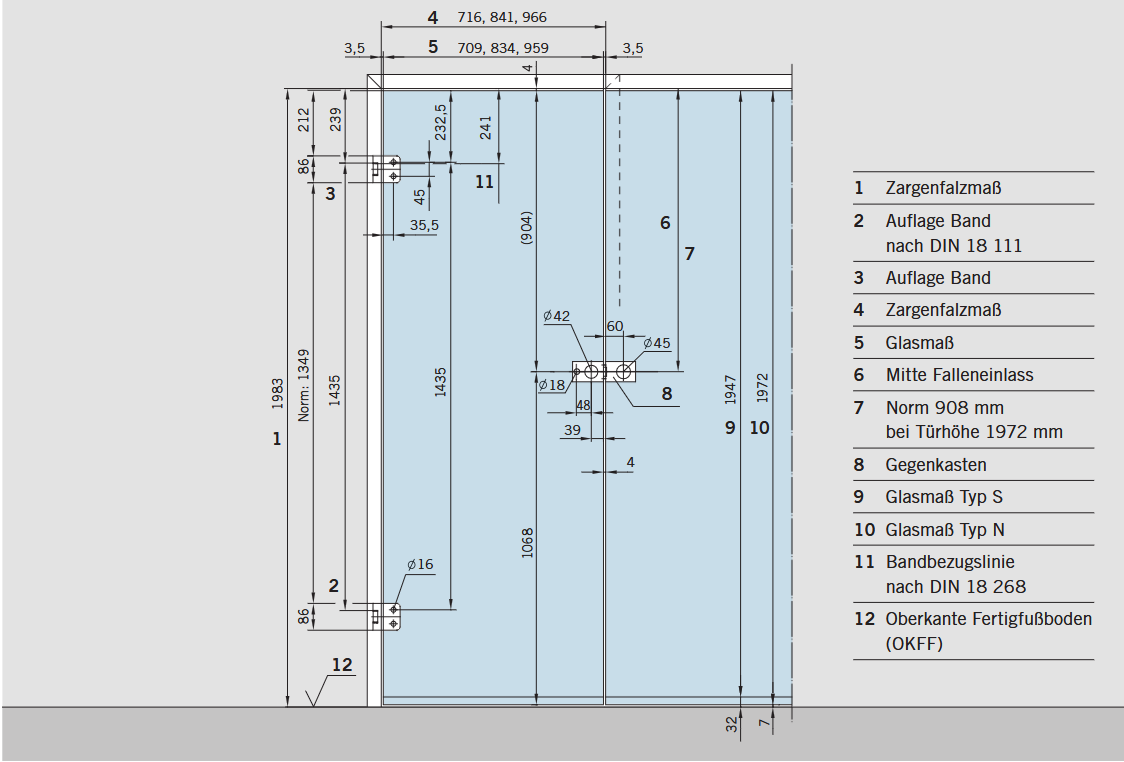

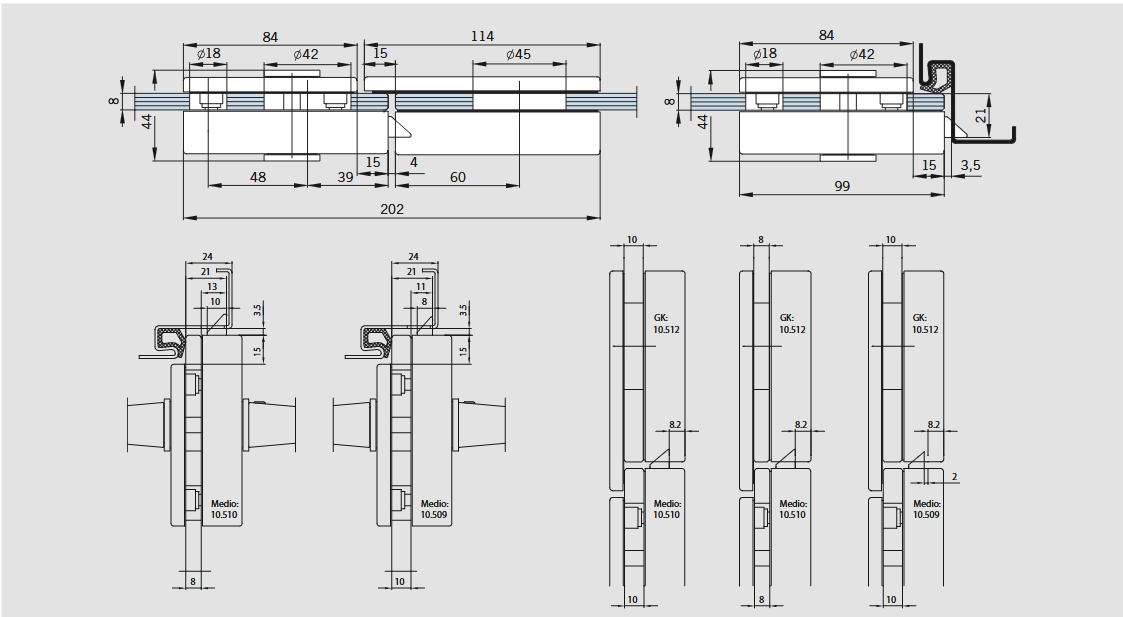

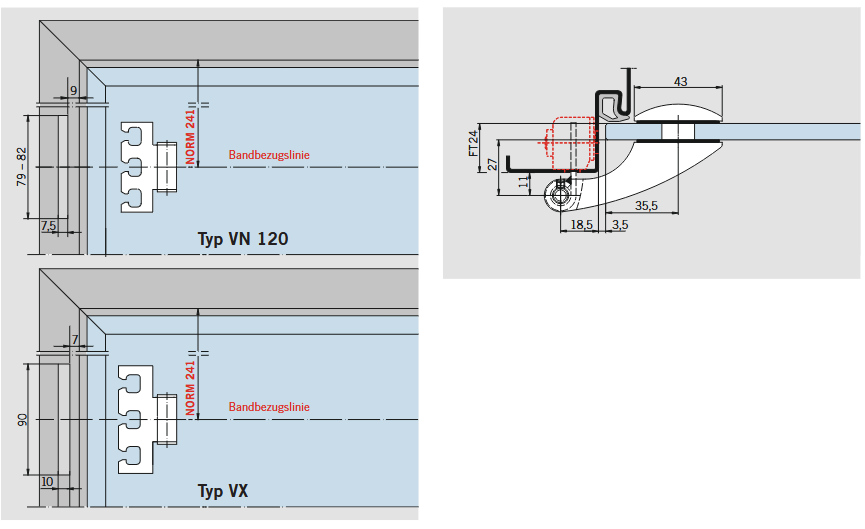

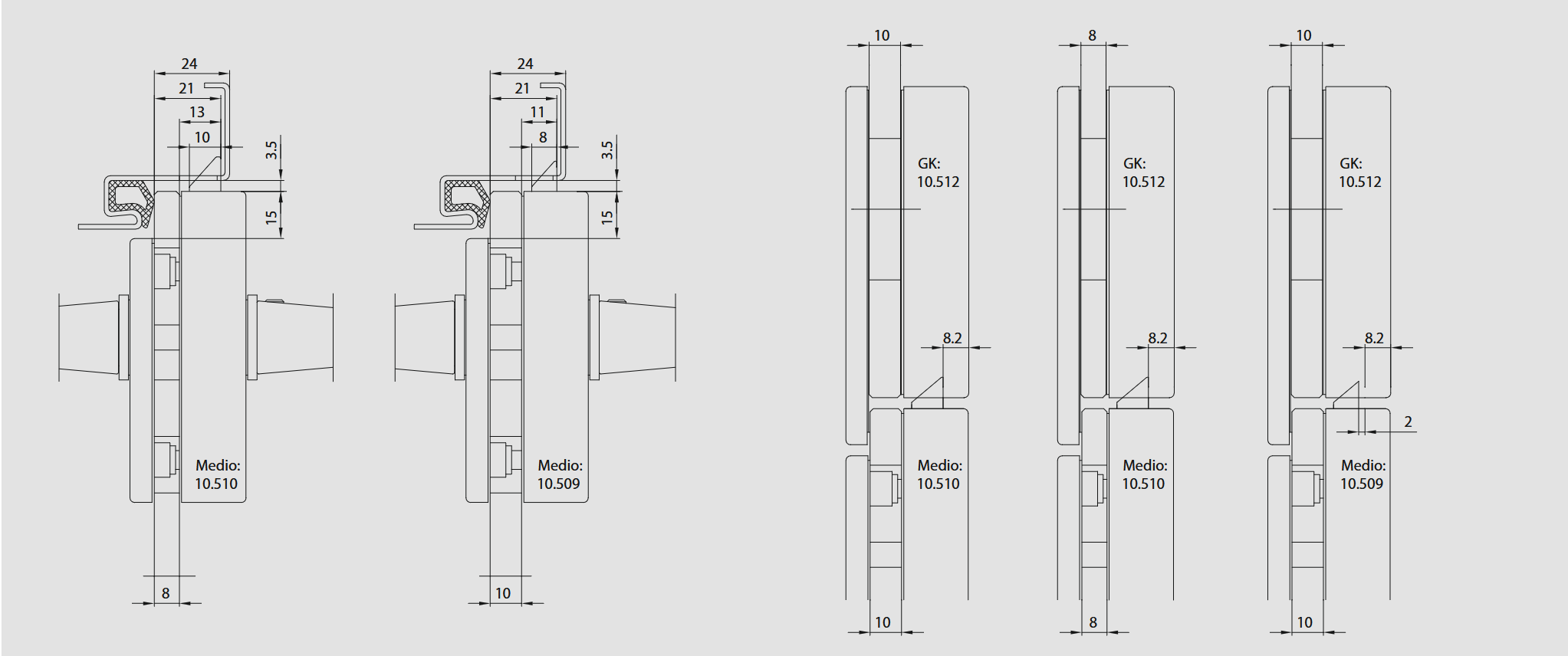

Typdarstellung, Maße und Aufbaudetails
für Studio Medio
Office JUNIOR, Office CLASSIC, Office ARCOS
Technische Besonderheiten
- Schlosseinsatz mit standardmäßiger Flüster-Komfort-Geräuschdämpfung. Dabei wird die stabile Flüsterfalle (Metallfalle mit partieller KS-Ummantelung und interner Dämpfung zur Geräuschminimierung) auch hohen Erwartungen gerecht und genügt insbesondere den Ansprüchen einer Behörde.
- Zum Patent angemeldete einstellbare Drückernuss (+/–1°) zur Vermeidung „hängender Drücker“. Darüber hinaus gewährt die Auslegung als Klemmnuss eine ideale Drückerbefestigung.
- Der geschlossene Körper sorgt für optimalen Schutz des Schlossinnenlebens aus robusten Bauteilen in Elementbauweise. . Die Schlösser entsprechen der aktuellen DIN EN 12209 und sind für den Einsatz in öffentlichen Gebäuden ausgelegt.
- Zudem wurden die Schlösser von einem neutralen Prüfungsinstitut mit 500.000 Bewegungszyklen der Fallenfunktion und 100.000 Bewegungszyklen des Riegels erfolgreich getestet.
- Für den Einsatz in Feuchträumen sind Beschlag-Sonderversionen in besonders hochwertiger, korrosionsgeschützter Ausführung erhältlich.

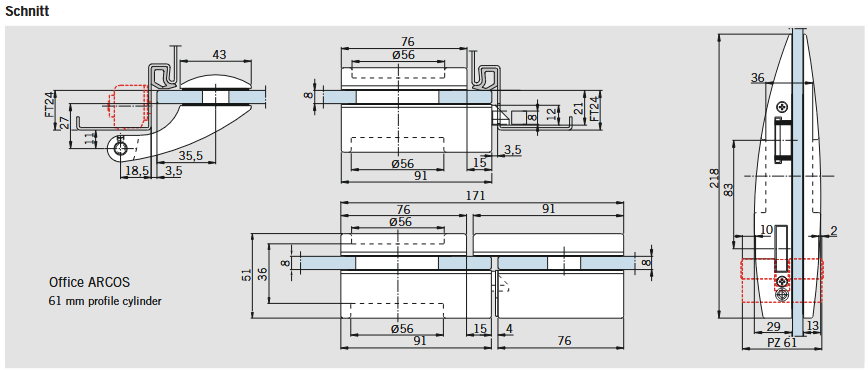

Office ARCOS
Entsprechend der aktuellen DIN EN 12209, in erweiterten Prüfverfahren erfolgreich getestet. Schlösser in Normalausführung für 8 mm Glasdicke/ 24 mm Falztiefe bzw. 10 mm Glasdicke/26 mm Falztiefe.
Office JUNIOR
Schlösser für Drücker mit Rosetten, Entsprechend der aktuellen DIN EN 12209
Office CLASSIC
Schlösser für Drücker mit Rosetten, Entsprechend der aktuellen DIN EN 12209
Office ARCOS
Schlösser für Drücker mit Rosetten, Entsprechend der aktuellen DIN EN 12209

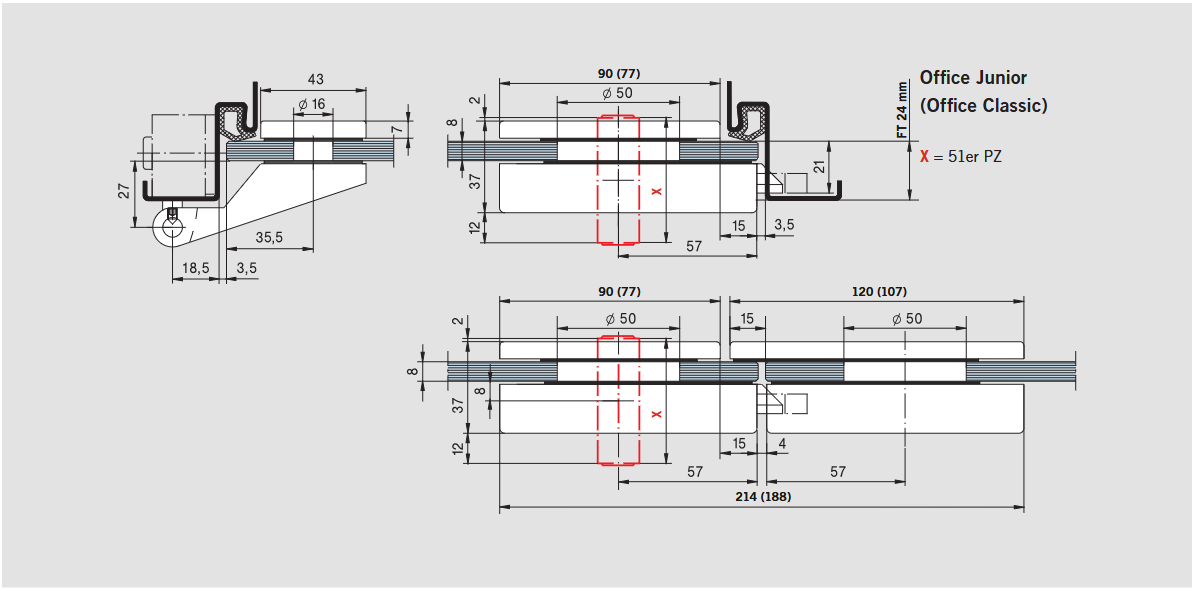

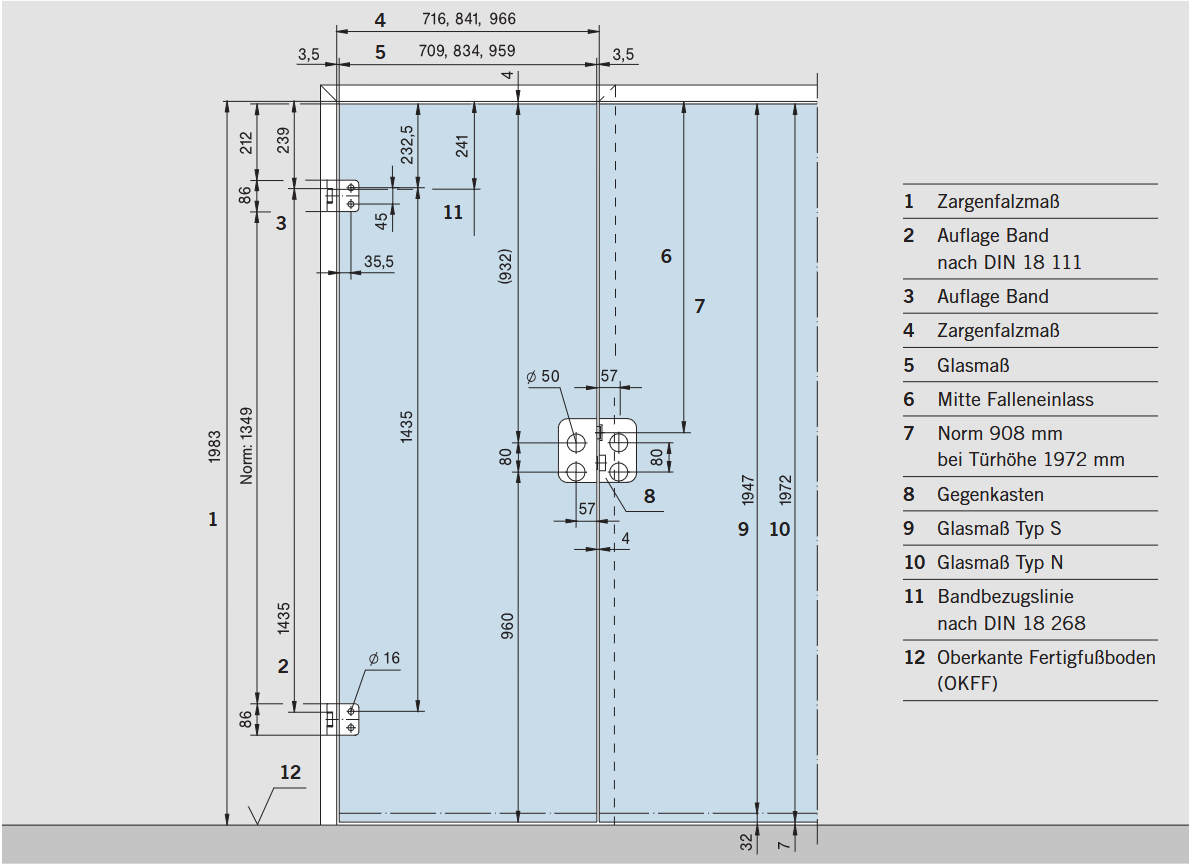

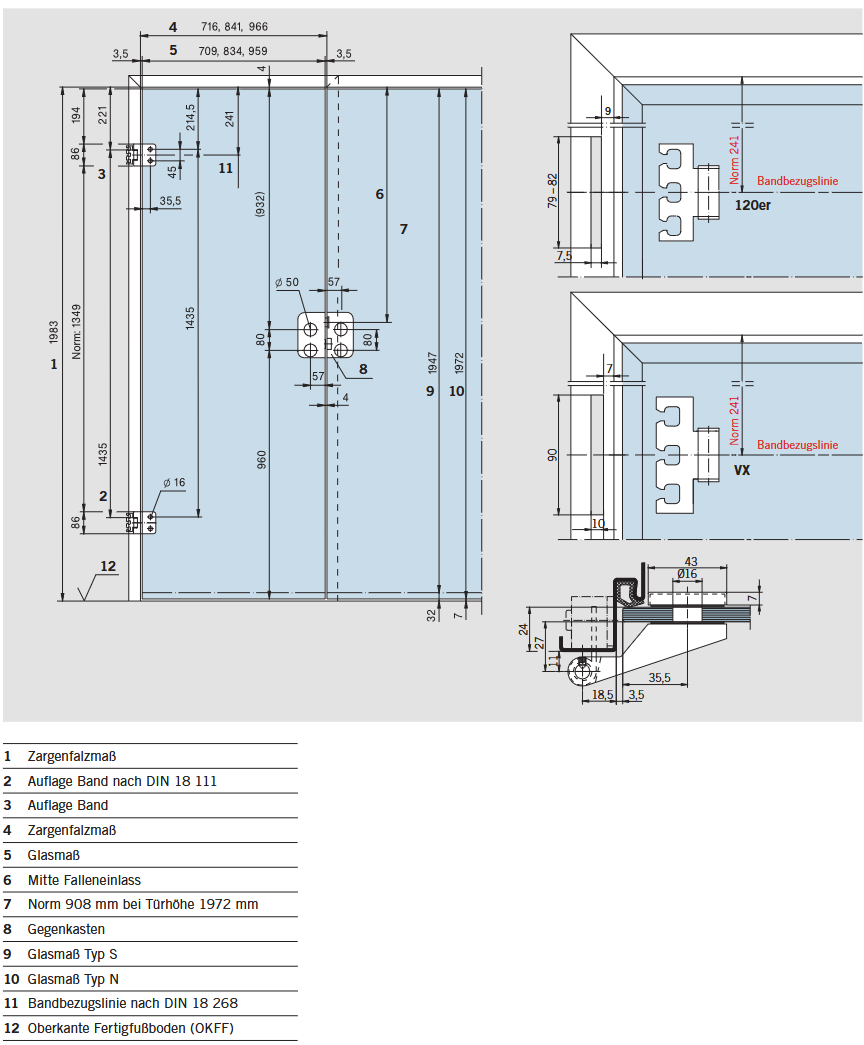

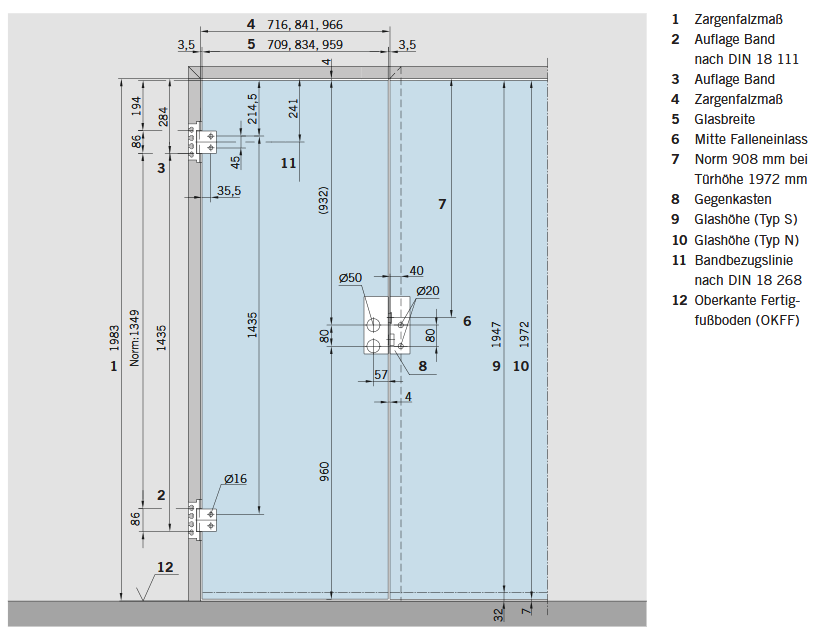

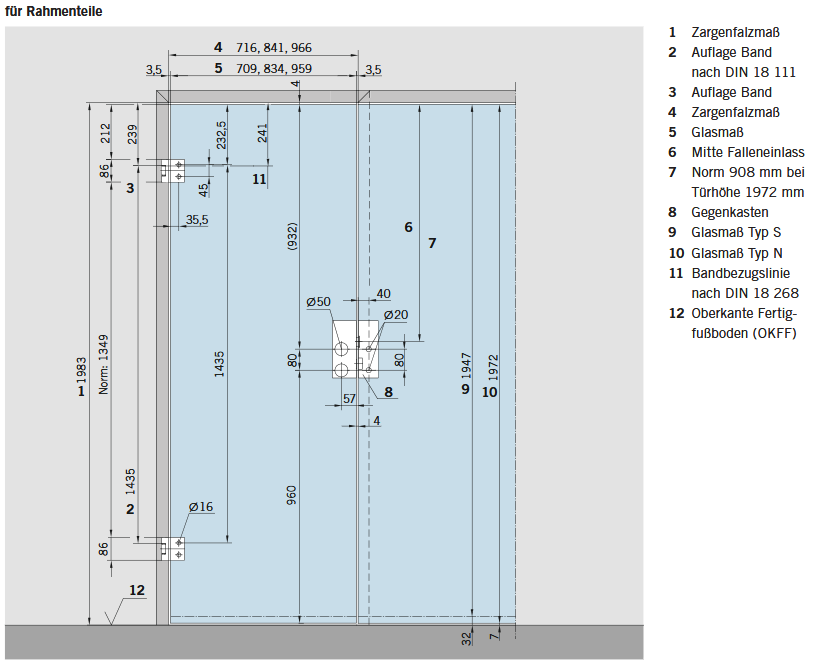

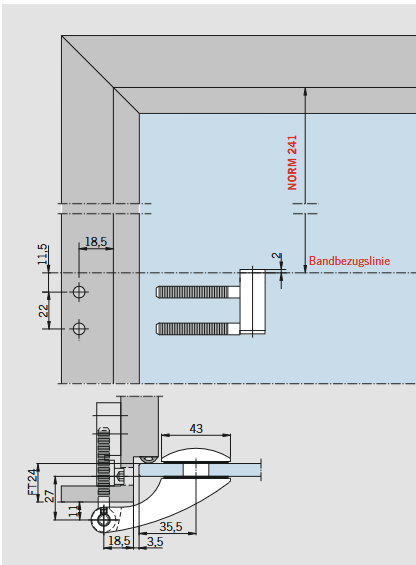

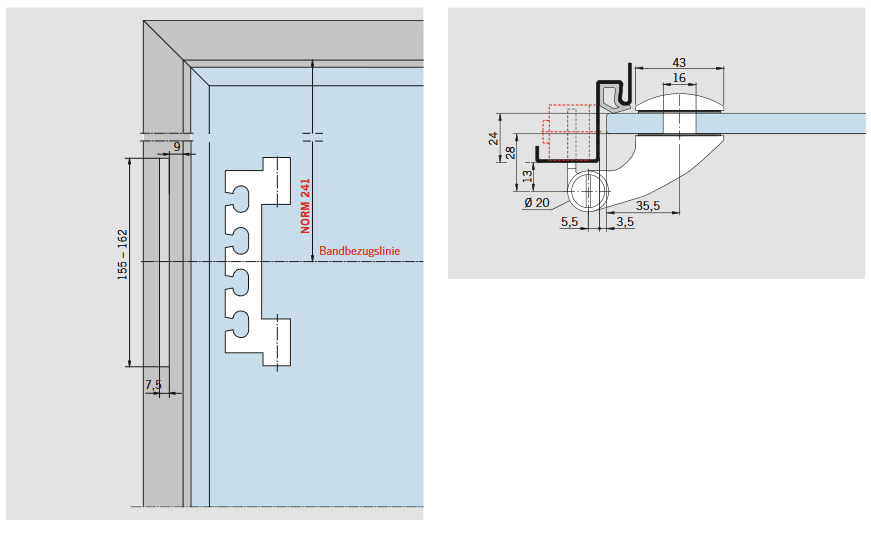

Typdarstellung, Maße und Aufbaudetails
für Office JUNIOR/ Office CLASSIC

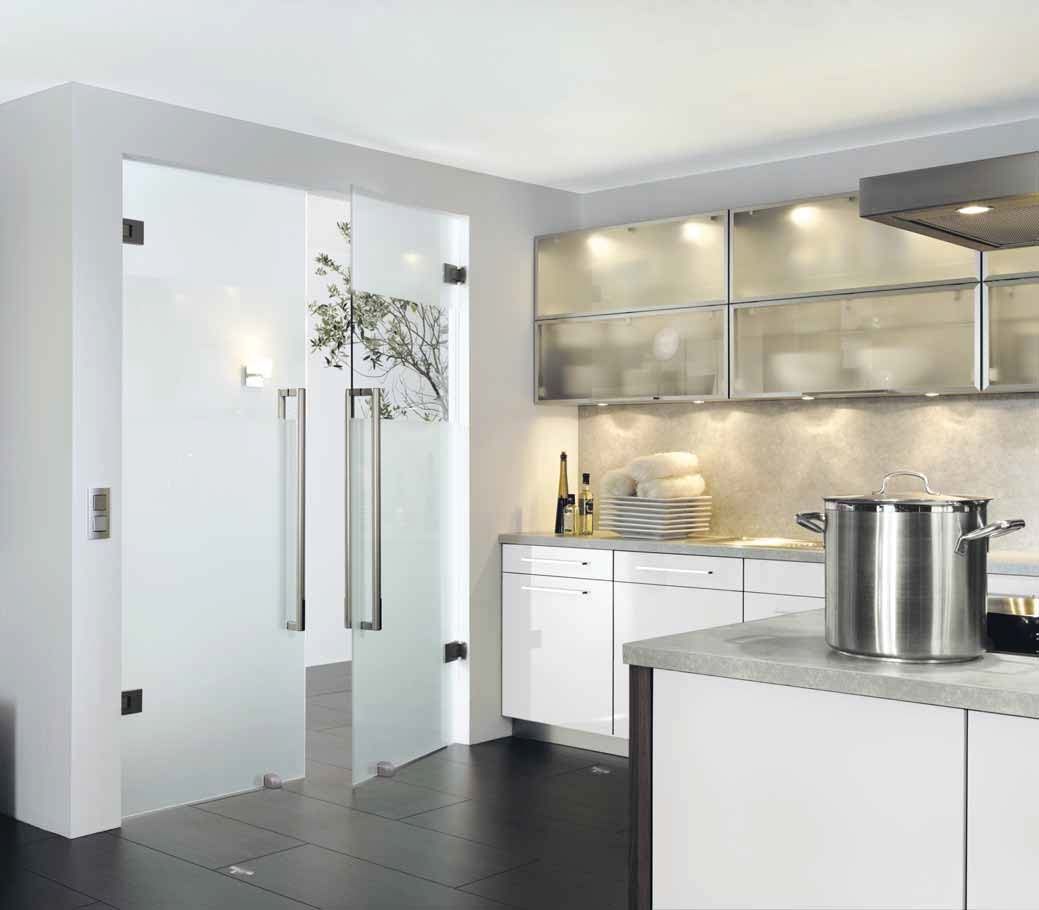

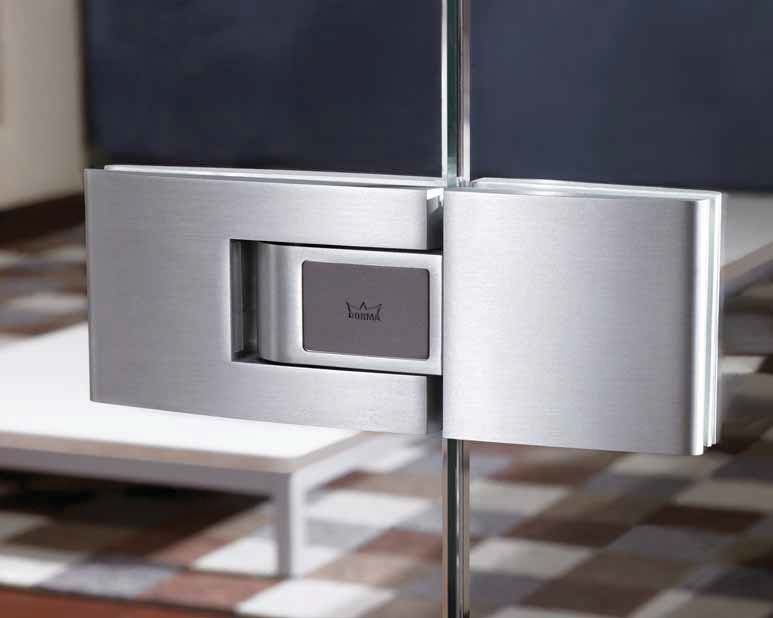

Bewegung – Spannung – TENSOR
Viele Argumente sprechen für eine Ganzglastür. Ebenso vielfältig wie die Einsatzbereiche sind die Funktionsmöglichkeiten. Pendeltüren bieten besonderen Komfort, insbesondere dann, wenn die Tür allein durch die Bänder sicher in Ihre gewünschte Geschlossen-Position geführt wird – ohne in den Boden einzulassende Bodentürschließer und ohne Türschließer an der oberen Glaskante.
TENSOR setzt einen neuen Standard. Ganz gleich, ob bei einer Neuplanung oder im Renovierungsfall. TENSOR Pendeltürbänder lassen sich direkt an das Mauerwerk oder eine ungefälzte Zarge anbinden. Bei der Beschlagvariante „Glas an Glas“ wird die Pendeltür an einem feststehenden Glasseitenteil befestigt. Spannend aus jedem Blickwinkel Oberflächlich betrachtet, zeigt sich TENSOR in einer leicht konvexen Bogenform. Augenfällig ist außerdem die Intarsie mit DORMA Branding, harmonisch integriert in die seidenmatten Aluminium-Bänder. Sie kann jederzeit entweder farblich passend oder bewusst als Kontrast zur Band-Ausführung eingesetzt werden – 3 Farb-Varianten liegen jedem Beschlag bei.
Gleichzeitig dient die Intarsie als Anschlag für das Band und schützt so die Oberfläche des fixen Bandteils vor Beschädigungen bei 90° Öffnung. Und sie verdeckt den Zugang zum Herzstück der Technik – die einfache und präzise Nulllageneinstellung. Sie ist erste Voraussetzung für sauberes Schließen einer Pendeltür. Bei 90° hält TENSOR die Tür sicher fest. Zurück in Richtung Schließen geführt, übernimmt ab einem Winkel von 80° der Federmechanismus des TENSOR Beschlages alles weitere: Die Tür schließt schnell und sicher. Und bereits bei einer Öffnung von 2° reicht das anstehende Drehmoment von 10 Nm aus, die Tür in einer komfortablen Geschlossen-Position zu halten.
VISUR – Durchblick pur100 % transparent 100 % belastbar
Pendeltüren aus Glas ohne sichtbare Beschläge? Die Antwort heißt VISUR. Dieses für DORMA patentierte System hält Glas-Pendeltüren völlig frei von optisch störenden Funktions-Elementen. VISUR präsentiert die Tür in vollkommener Transparenz. Die Beschlagkomponenten treten nicht im klar umrissenen Bereich des Türblattes in Erscheinung, sondern wurden in die umliegenden Strukturen verlagert.
Diese visuelle Reduktion macht die Anpassung der Glaspendeltür an jede Raumgestaltung perfekt. Damit ist VISUR ein echter Gewinn für die Innenarchitektur. Rahmenlos bis in die Spitzen – so präsentiert sich VISUR. Architekten und Planer haben hier ein leichtes Spiel. Bei Material und Farbe der Umgebungsstrukturen herrscht vollkommene Freiheit. Denn DORMA VISUR hält sich dezent zurück, greift jede Idee auf und spiegelt sie wider.
Die im Dauertest geprüften 500.000 Bewegungszyklen sprechen ebenfalls für den hohen Anspruch an die Qualität – eben 100 % DORMA.
BEYONDKonsequentes Design
Sicher, funktional und optisch perfekt präsentiert sich BEYOND, das einzigartige System zum klemmfreien Drehen von Glastüren. Die Entwicklung von BEYOND ist geprägt von der Forderung nach modernem, attraktivem Design und dem Anspruch nach höchst möglicher Sicherheit und Stabilität. Der an der Glaskante befindliche Drehpunkt schützt vor eventueller Klemmgefahr an den Nebenschließkanten von Glas-Drehtüren.
Mit BEYOND eröffnen sich vielfältige Möglichkeiten, rahmenlose Glastüren in Ganzglas-Anlagen oder Maueröffnungen zu integrieren. Das System BEYOND Drehen bietet für jedes Milieu – ob privat oder öffentlich, ob modern oder klassisch – eine elegante, technisch ausgefeilte Lösung. Der Einsatz dieses am Bedarf der Praxis orientierten Produktes ist überall dort eine sinnvolle Alternative, wo Sicherheit und Funktionalität im harmonischen Kontext mit attraktivem Design realisiert werden.
Alles ganz sicher
Das patentierte System der BEYOND Drehtür mit dem mittig in der Glasachse und gleichzeitig nah an der Glaskante liegenden Drehpunkt sorgt für Sicherheit. Die Wahlmöglichkeit zwischen einer eleganten, durchgehenden Drehstange und der pfiffigen Kurzstangenlösung macht die Technik „salonfähig“ für jede Raumsituation. Ob mit Griffstangen oder SchlossDrücker-Kombination, mit BEYOND werden Ihre Wünsche formvollendet realisiert.
Kurze Drehstange
Höchste Flexibilität gewährleistet das BEYOND Drehtürsystem mit der Kurz-Stangen-Lösung. Gleich welches Türmaß seinen Einsatz findet, die kurzen Beschläge sind flexibel einsetzbar.

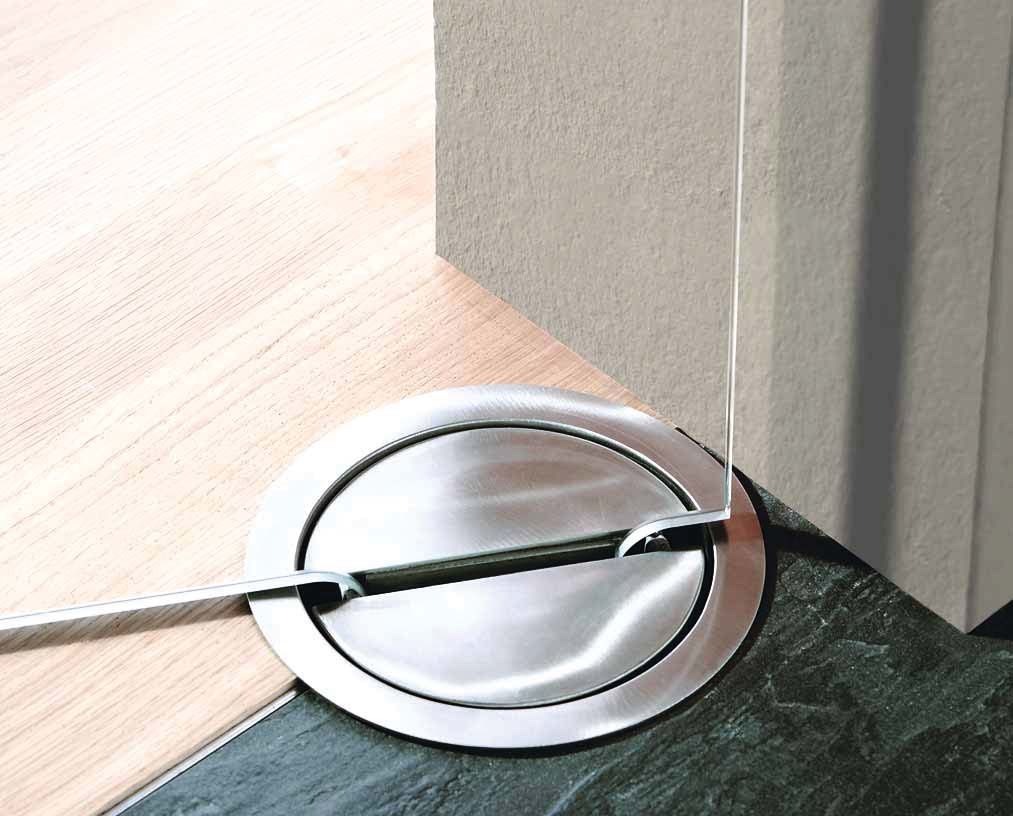

Für die untere Lagerung der Tür bietet sich ein DORMA Bodenlager an, oder – insbesondere bei Pendeltüren – ein Bodentürschließer DORMA BTS, der die Tür immer wieder sicher in die Nullposition zurückführt. Da die Lage des Drehpunktes beim BTS eine Untergrabung der nebenstehenden Wand erfordert, empfiehlt es sich, hier mit einem Glasseitenteil zu arbeiten.
Abhängig von der Art der Anlage erfolgt die obere Anbindung bei Integration der Glastür in eine Ganzglas-Anlage durch den Oberlicht-Drehbeschlag; bei Türen im Mauerdurchbruch wird ein oberes Drehlager an der Decke bzw. im Sturz befestigt. Lastabtrag von Oberlicht und Seitenteil kann mit Wandanschlussprofilen erfolgen. Je nach Kundenwunsch bietet BEYOND passende Beschläge für 10 mm und 12 mm Glas an. Oberflächen für Beschläge und Zubehörteile: Aluminium eloxiert, EV1-Deko (114) oder ähnlich Niro matt (107).
Maximalwerte entnehmen Sie bitte der Typendarstellung. Achtung: Oberlichtbeschlag Wandverbinder max. 1200 mm Türbreite; Oberlichtbeschlag Glasverbinder max. 1000 mm Türbreite.
Durchgehende Drehstange
Absolute Klemmfreiheit bietet das BEYOND Drehtürsystem mit durchgehender Stange. Der an der Glaskante der Drehtür befindliche Drehpunkt zusammen mit dem Rundprofil reduziert die Klemmgefahr gegen Null. Eine komfortable Alternative zum DORMA Bodenlager stellen DORMA BTS Bodentürschließer dar. Dies gilt für die untere Lagerung von Anschlag- und im Besonderen Pendeltüren. Da die Lage des Drehpunktes beim BTS eine Untergrabung der nebenstehenden Wand erfordert, empfiehlt es sich, hier mit einem Glasseitenteil zu arbeiten. Die obere Anbindung erfolgt, wie schon bei der Kurzstangen-Lösung, in Abhängigkeit von der Art der Anlage: die Ganzglas-Anlage wird mit einem Oberlicht-Drehbeschlag ausgestattet, bei Türen im Mauerdurchbruch wird ein oberes Drehlager mit Deckenbefestigung eingesetzt. Lastabtrag von Oberlicht und Seitenteil kann mit Wandanschlussprofilen erfolgen. Bei einer Höhe von mehr als 2.200 mm ermöglicht ein in der Mitte der Drehstange positionierter Schwingungsdämpfer die geräuschfreie Nutzung der Türen. Je nach Kundenwunsch bietet BEYOND passende Beschläge für 10 mm und 12 mm Glas an. Oberflächen für Beschläge und Zubehörteile: Aluminium eloxiert, EV1-Deko (114) oder ähnlich Niro matt (107). Maximalwerte entnehmen Sie bitte der Typendarstellung. Achtung: Oberlichtbeschlag Wandverbinder max. 1200 mm Türbreite; Oberlichtbeschlag Glasverbinder max. 1000 mm Türbreite.

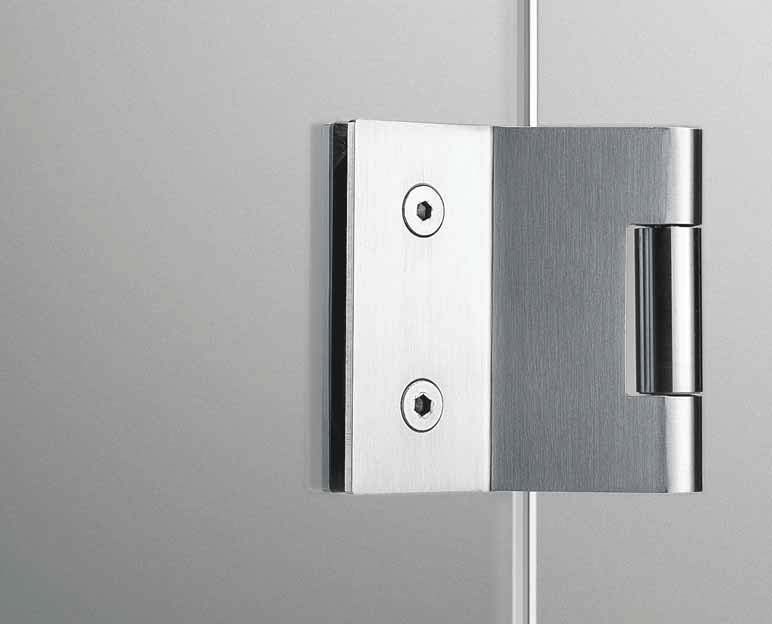

Spezialbänder und Zubehör
Für 8 mm Glasdicke bei 24 mm Falztiefe bzw. 10 mm Glasdicke bei 26 mm Falztiefe, Flügelbreite max. 1000 mm.
Bänder entsprechen der höchsten Korrosionsschutzbeständigkeitsklasse (EN 1670, Klasse 4). Auf Anfrage auch als Version mit abgerundeten Ecken erhältlich.
Beschläge für Ganzglas-InnentürenOberflächen und Farben
Alle gebräuchlichen Ausführungen sind ab Lager in den aufgeführten Materialien und Oberflächen lieferbar. Sonderausführungen sowie Beschläge in Eloxalfarbtönen und Beschichtungen nach Wunsch werden kurzfristig hergestellt.
| Standardoberflächen und -farben | Studio RONDO | Studio CLASSIC | Studio GALA 2.0 | Studio ARCOS | MEDIO | Office JUNIOR | Office CLASSIC | Office ARCOS | TENSOR | VISUR | BEYOND | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Leichtmetall, Silber eloxiert, LM Silber EV1, C0 (101) | x | x | - | - | - | x | x | - | - | - | - | |
| Leichtmetall, neu Silber eloxiert, LM Silber EV2 (102) | x | - | - | - | - | - | - | - | - | - | - | |
| Leichtmetall, Silberglanz, LM Silberglanz (103) | - | - | - | - | x | - | - | - | - | - | - | |
| Leichtmetall, messingfarbig eloxiert, LM EV3 (105) | x | x | - | - | - | x | - | - | x | - | - | |
| Leichtmetall, ähnlich Edelstahl matt eloxiert (107) | x | x | - | x | x | x | x | x | - | - | x | |
| Leichtmetall, dunkelbronze eloxiert, LM DB14, MC1003, C34 (108) | x | - | - | - | - | - | - | - | - | - | - | |
| Leichtmetall, ähnlich Edelstahl C31 (113) | - | - | - | - | - | - | - | - | x | - | - | |
| Leichtmetall, Silber EV1 Deko (114) | - | - | - | x | x | - | - | x | x | x | x | |
| Leichtmetall, Silber eloxiert, LM Silber (150) | - | - | x | - | - | - | - | - | - | - | - | - |
| Leichtmetall, Edelstahl ähnlich, LM Dark Niro (157) | - | - | x | - | - | - | - | - | - | - | - | - |
| F&Leichtmetall, Sondereloxalfarbtöne SE (199) | x | x | - | x | x | x | x | x | - | - | - | - |
| Leichtmetall, weiß beschichtet, LM weiß, RAL 9016 (300) | x | x | - | x | - | x | x | x | - | - | - | - |
| Leichtmetall, weiß beschichtet, LM weiß (350)3 | - | - | x | - | - | - | - | - | - | - | - | |
| Sonderbeschichtungen SF (399) | x | x | - | x | x | x | x | - | - | - | - | |
| Messing, glanzverchromt (501) | x | - | - | x | - | x | - | - | - | - | - | |
| Messing, poliert-lackiert MS pol (502) | x | - | - | x | - | x | x | - | - | - | - |
Pflege allgemein
Die Oberflächen der Beschläge sind nicht wartungsfrei und sollten gemäß ihrer Ausführung gereinigt werden.
- Für metallische Oberflächen (Eloxaltöne, Edelstahl) bitte nur geeignete Reiniger ohne Scheuermittelanteil verwenden.
- Für lackierte Oberflächen bitte nur entsprechende lösemittelfreie Reiniger verwenden.
- Messing-Oberflächen (ohne Oberflächenschutz) müssen von Zeit zu Zeit mit geeignetem Pflegemittel behandelt werden, um ein Anlaufen zu vermeiden.
Sicherheitsrelevante Informationen
Wichtige Sicherheitshinweise für die Montage und Nutzung von DORMA Glasbeschlägen (zusätzlich zur Montage- und Bedienungsanleitung zu beachten, um Schäden am Produkt sowie Personen- und Sachschäden zu vermeiden). Wichtig: Alle Nutzer sind über die sie betreffenden Punkte der nachfolgenden Hinweise sowie die Hinweise aus Montage- bzw. Bedienungsanleitung zu informieren!
Allgemein
- 1. DORMA empfiehlt die Verwendung von ESG-H (heißgelagertem Einscheibensicherheitsglas) nach DIN EN 12150-1.
- DORMA Glasbeschläge sind für Räume, in denen Chemikalien (z.B. Chlor) zum Einsatz kommen, z.B. Schwimm-, Sauna- und Solebäder, nicht geeignet.
- Schiebeflügel dürfen nicht schneller als mit Schrittgeschwindigkeit bewegt werden und müssen vor Erreichen der Endlage von Hand abgestoppt werden
- 4. Drehflügel dürfen nicht zu hart zugeworfen werden. Wenn eine Überdrehung zu befürchten ist, ist diese durch einen Türstopper zu verhindern.
Wartung
Der Sitz und die Gängigkeit der Beschläge sowie die Justierung der Tür müssen regelmäßig kontrolliert werden. Insbesondere im Falle von hochfrequentierten Anlagen sollte die Prüfung von einem Fach- oder Installationsbetrieb erfolgen. Beschädigte Glaselemente (Abplatzungen und/oder Ausmuschelungen) müssen unverzüglich ausgetauscht werden!
Montage
- Der Einbau von DORMA Glasbeschlägen darf ausschließlich durch Fachpersonal, das speziell für die Glasmontage geschult wurde, erfolgen.
- Gläser mit Ausmuschelungen und/oder Kantenverletzungen dürfen nicht verbaut werden.
- Es besteht die Gefahr von Quetschungen – unter anderem im Bereich der Nebenschließkante – sowie von Verletzungen aufgrund von Glasbruch während der Montage. Entsprechend ist die erforderliche Schutzkleidung (insbesondere Handschuhe und Schutzbrille) zu tragen.
- Vor der endgültigen Beschlagsmontage muss das Glas im Klemmbereich mit fettlösenden Haushaltsmitteln von Fetten befreit werden.
- Die Verwendung von Klemmbeschlägen auf strukturierten Glasoberflächen (ausgenommen davon sind satinierte Gläser) oder Gläsern mit großen Schwankungen in der Glasdicke ist nur mit Auftrag einer Ausgleichsschicht zulässig.
- Die Verwendung von Klemmbeschlägen auf selbstreinigenden Beschichtungen ist unzulässig.
- Beim Ausrichten der Glaselemente müssen die für den jeweiligen Beschlag vorgegebenen Spaltmaße beachtet werden. Die Spaltmaße müssen so eingestellt werden, dass ein Kontakt des Glases mit harten Werkstoffen (z.B. Glas, Metall, Beton) verhindert wird.
- Es ist ein zwängungsfreier Einbau (ohne lokale Spannungsüberschreitung durch zu fest angezogene Schrauben) sicher zu stellen
