Der so genannte U-Wert ist das Maß für den Wärmeverlust durch ein Bauteil. Dabei gilt: Je kleiner dieser Wert ist, desto besser fällt die Wärmedämmung aus. Frühere „Doppelverglasungen“ erreichten bestenfalls U-Werte von 3,0 W/m2K, Einfachverglasungen sogar nur 5,8 W/m2K. Heutige Zweifach-Isoliergläser wie SGG ­CLIMAPLUS ULTRA N sind mit U-Werten von nur noch 1,1 W/m2K auf dem neuesten Stand der Technik. Mit dem nochmals verbesserten Isolierglas SGG CLIMAPLUS ONE erreicht man im Standardisolierglasaufbau sogar einen Wert von 1,0 W/m2K. Im Vergleich zu veralteten „Doppelverglasungen“ wird der Wärmeverlust so um ein Drittel reduziert. Auch die hohen Anforderungen der geltenden Energieeinsparverordnung lassen sich mit unseren Isoliergläsern problemlos erfüllen.

Kurz gesagt: Ein geringerer Wärmeverlust durch bessere Wärmedämmung führt zu höheren Temperaturen an der raumseitigen Scheibenoberfläche und damit zu mehr Behaglichkeit im Raum. Die positiven Auswirkungen sind deutlich spürbar: Weniger verbrauchte Heizenergie bedeutet weniger Kohlen­dioxid in der Luft – und langfristig mehr Geld im Portemonnaie. Moderne Isoliergläser bieten daher gleichermaßen ökonomische und ökologische Vorteile – bei Tag und Nacht.

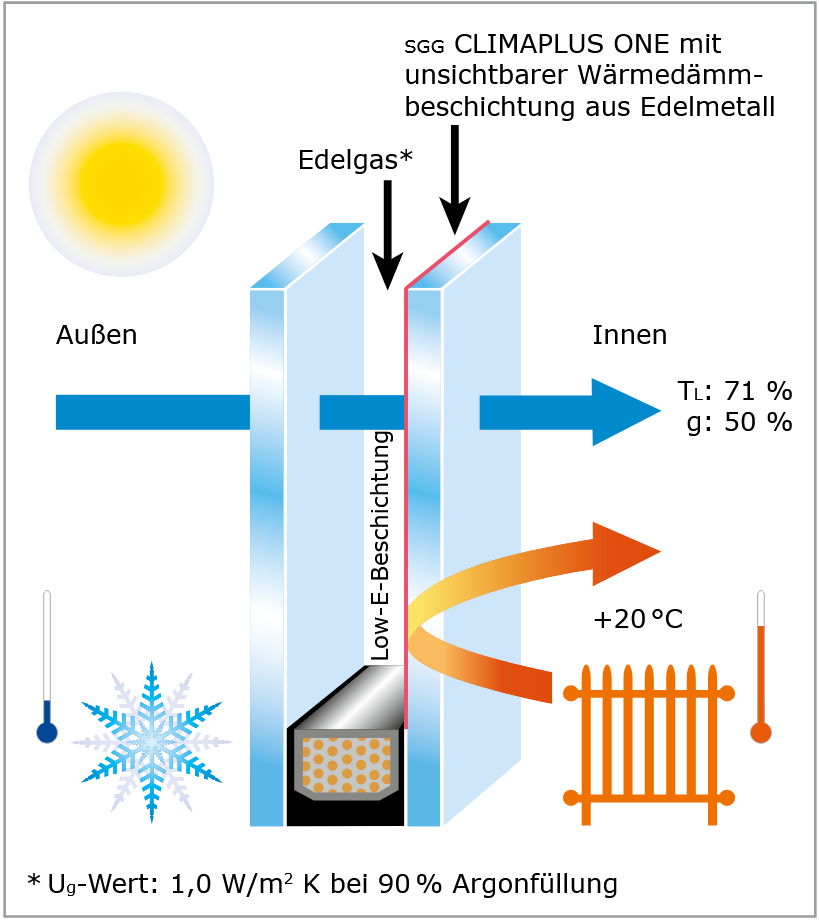

Ein Isolierglas ist ein Zwei- oder Mehrscheiben-Isolierglas mit mindestens einer zum Scheibenzwischenraum hin beschichteten Oberfläche. Der Scheibenzwischenraum ist mit Luft oder einem Edelgas – meist Argon oder Krypton – gefüllt. Die Wärmedämmeigenschaft wird durch Auftragen einer hauchdünnen transparenten Beschichtung erreicht. Zudem lassen Isoliergläser wie SGG CLIMAPLUS ULTRA N durch ihren hohen Gesamtenergiedurchlassgrad von 63 % viel wärmende Sonnenenergie in das Rauminnere. Isolierverglasungen können fast überall eingesetzt werden, sowohl im privaten wie auch im gewerblichen Bau: als Fenster und Fenstertüren, als Außentüren, Dachverglasungen, als Verglasung von Wintergärten oder als Glaswände.

Heizen und warmes Wasser: Was Bürger als Selbstverständlichkeiten ansehen, sorgt für einen großen Energiebedarf. Insgesamt rund 40 Prozent der Endenergie verwenden die Bundesbürger für Wärme und das warme Nass. Durch die aktuelle Energieeinsparverordnung (EnEV) soll der Energiebedarf um ein knappes Drittel gesenkt werden. Für Bauherren und Eigentümer bedeutet die neue Verordnung oft ein Mehr an Investition, aber auch ein Plus an Einsparungen und Förderungen. An Glas und Fenster stellen die neuen Richtlinien Anforderungen, denen Dreifach-Isoliergläser wie z. B. SGG CLIMATOP MAX mehr als gerecht werden. Aufgrund ihrer hervorragenden U-Werte erfüllen sie bereits heute die Ansprüche der avisierten und nochmals verschärften EnEV 2012.

Die Anforderungen an Energieeinsparung und Klimaschutz bei Gebäuden haben zu einer deutlichen Verbesserung der Wärmedämmung von Gebäuden geführt. Neben effizienter Heiz-Brennwerttechnik und Gebäudedämmung sind vor allem hochwertige Fenster mit Zweifach- und Dreifach-Isolierverglasung für eine gute Energiebilanz entscheidend. Ein Beispiel: In einem typischen Einfamilienhaus mit ca. 25 m2 Fläche Verglasung aus einem älteren Isolierglas (Ug-Wert 3,0 W/ m2K) werden pro Heizperiode durchschnittlich etwa 800 Liter Heizöl für den Wärmeverlustausgleich verbrannt. Dabei entweichen mehr als zwei Tonnen Kohlendioxid in die Atmosphäre. Dagegen wird der Heizölbedarf beim Einsatz des Zweifach-Isolierglases SGG CLIMAPLUS ULTRA N auf nur noch 250 Liter gesenkt und der Ausstoß an Kohlendioxid reduziert sich auf rund 675 kg. Anders gesagt: Der Austausch des älteren Isolierglases durch SGG ­CLIMAPLUS ULTRA N reduziert den Heizölverbrauch und die Umweltbelastung um mehr als 65 % – so schonen Sie nicht nur die Umwelt, sondern auch Ihren Geldbeutel. Isoliergläser der SGG CLIMAPLUS- und CLIMATOP-Familien

• halten die Wärme und stoppen die Kälte,
• nutzen die Sonnenenergie in vernünftigem Maß,
• senken die Heizkosten und schonen so die Umwelt,
• sorgen für ein behagliches Raumklima,
• sind farbneutral
• und lassen das Licht fast ungehindert ein.

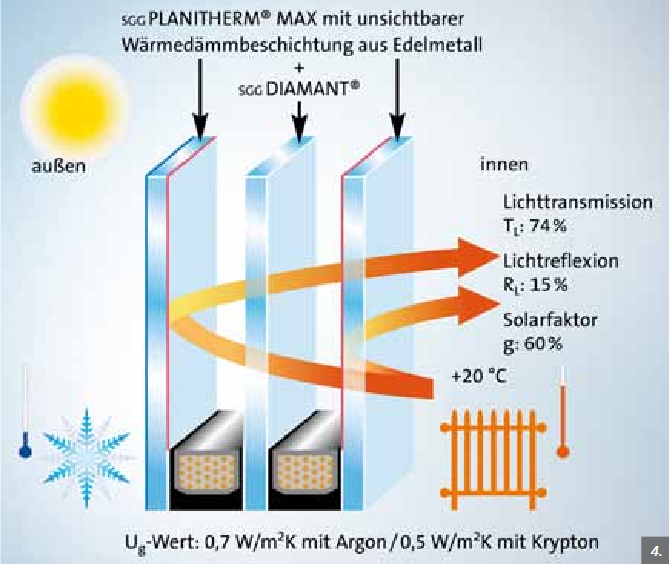

Das Dreifach-Isolierglas SGG ­CLIMATOP ULTRA N ist die konsequente Weiterentwicklung des Zweifach-Isolierglases SGG CLIMAPLUS ULTRA N: Dreifach-Isoliergläser mit extrem niedrigen U-Werten bis 0,5 W/m2K sind in manchen Ländern bereits Standard. Sie dämmen fünf- bis sechsmal besser als herkömmliche Fenster mit zweifacher Isolierverglasung und sind vergleichbar mit gut gedämmtem Mauerwerk. Wenn Sie Ihr Haus durch eine energetische Sanierung auf den Standard eines Niedrigenergiehauses bringen, sind Dreifach-Isoliergläser eine notwendige Voraussetzung.

Innerhalb der SGG CLIMATOP-Familie ist für jedes Konzept das richtige Glas vorhanden:

• SGG CLIMATOP ULTRA N ermöglicht optimale Verglasungen bei gleichzeitig sehr hoher Wärmedämmleistung bis 0,5 W/m2K,
• SGG CLIMATOP MAX für solares Bauen mit hohem Gesamtenergiedurchlassgrad (g-Wert) für hohe solare Gewinne,
• SGG CLIMATOP LUX für die optimale Gesamtenergieeffizienz einer Fassade,
• SGG CLIMATOP ONE für hocheffiziente Wärmedämmung mit bis zu 0,4 W/m2K je nach Aufbau.

Wir geben uns aber mit der Fokussierung auf die Energieeffizienz von Gläsern nicht zufrieden. Moderne Energiespargläser müssen Alleskönner sein, sie müssen in der Lage sein, bei Bedarf unterschiedliche Ansprüche aus der Gebäudenutzung und der Außenbelastung zu erfüllen, wie etwa den Sonnenschutz, den Lärmschutz, Sicherheitsaspekte oder Design – und sich auch noch selbst reinigen können.

Lärm nervt nicht nur, Lärm kann auch krank machen: Studien belegen, dass das Risiko für Bluthochdruck mit zunehmender Lärmbelastung ansteigt. Mehr als zwei Drittel der Deutschen fühlen sich durch laute Geräusche belästigt und gesundheitlich beeinträchtigt. Ohrenbetäubende Ursache ist nicht nur Straßen- und Fluglärm, sondern auch der ganz „normale“ Krach der Nachbarschaft: Rasenmäher, bis zum Anschlag aufgedrehte Musikanlagen oder lautstarke Diskussionen. Dabei hat Schutz vor Lärm höchste Priorität. Nach einer Studie des Marktforschungsinstituts GfK, bei der Fensterkäufer nach ihren Ansprüchen befragt wurden, steht neben Einbruch- und Sonnenschutz ein erhöhter Schallschutz ganz oben auf der Wunschliste. Und hierbei kommt der Verglasung eine wesentliche Rolle zu. Der Grund: Nichttransparente Außenwandflächen wie etwa Mauerwerk schützen meist gut gegen Lärm. Bei Fenstern ist der effiziente Schutz vor Lärm das Ergebnis einer Kombination von Rahmenprofil, Glas und der Art des Einbaus. High-Tech-Isoliergläser mit Lärmschutzfunktion wie SGG ­CLIMAPLUS ACOUSTIC oder SGG CLIMATOP ­ACOUSTIC halten unerwünschte Lärmbelästigungen wirksam und zuverlässig ab, ohne dass auf Wärmedämmung, Transparenz und lichte und helle Räume verzichtet werden muss.

Sie reduzieren den Schall um bis zu 41 Dezibel, wobei das menschliche Ohr bereits eine Reduzierung von 10 Dezibel als Halbierung des Lärms empfindet. So lassen sich im eigenen Zuhause problemlos Ruhezonen realisieren – selbst an lärmintensiven Hauptverkehrsstraßen. Auch bei Überkopfverglasungen – zum Beispiel in Wintergärten – dämpfen Lärmschutzgläser laute Geräusche durch prasselnden Regen oder sogar Hagel um bis zu 13 Dezibel und sorgen auch gleichzeitig für größtmögliche Sicherheit.

Egal, ob die Lärmbelästigung als stark oder erträglich empfunden wird, ob sie tagtäglich oder nur zeitweise auftritt, ob man an einer stark befahrenen Straße oder in der Nähe einer Bahntrasse wohnt: Das eigene Zuhause sollte ein Ort sein, der einem Schutz und Ruhe bietet, sozusagen „Wellness vom Lärmstress“. Mit den Schallschutzgläsern der SGG ­CLIMAPLUS ACOUSTIC und SGG CLIMATOP ACOUSTIC-Familie steht eine vielfältige Produktpalette zur Verfügung, die individuell an die spezielle Situation angepasst werden kann – bei gleichzeitig besten Wärmedämm- und Energiespareigenschaften.

SGG CLIMAPLUS SILENCE kombiniert eine hohe Wärmedämmung mit exzellentem Lärmschutz – und einem dritten Faktor: Sicherheit. Das Produkt basiert auf der Technologie von SGG ­CLIMAPLUS, besteht aber aus Verbund-Sicherheitsglas (VSG), das eine hochreißfeste Folie enthält. Diese Folie hat zwei Haupteigenschaften: Sie bietet eine ausgezeichnete Schalldämmung – und Schutz vor Verletzungen bei Glasbruch, da in einem Bruchfall Splitter und Bruchstücke an der Folie haften bleiben. Damit erfüllt SGG ­CLIMAPLUS SILENCE die gesetzlichen Vorschriften für Überkopf- und Schrägverglasungen und lässt sich auch an Dachflächen gefahrlos einsetzen. Weitere Vorteile sind die hohe Schallisolierung gegen Regentropfen und die Verwendbarkeit als absturz­sichernde Verglasung.*

Die wirkungsvolle Schalldämmung von bis zu 54 Dezibel macht SGG ­CLIMAPLUS SILENCE zur idealen Verglasung für stark lärmbelastete Umgebungen. Die erforderliche Schalldämmung hängt von vier weiteren Faktoren ab: der Stärke des Außenlärms, dem gewünschten Geräuschpegel im Innenraum, dem Anteil der Verglasung an der Außenwand und dem Dämmverhalten der Wand. Vor dem Fenstertausch alt gegen neu sollte außerdem beachtet werden, welche Art von Rahmen und Fenstern baubedingt eingesetzt werden können.

* gemäß den „Technischen Regeln für die Verwendung von absturzsichernden Verglasungen“ des DIBt.

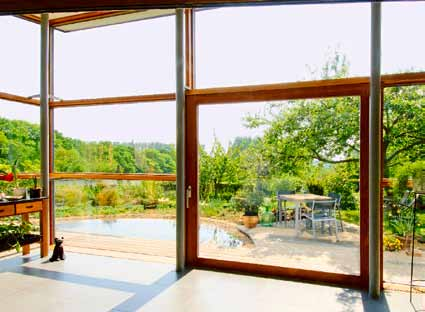

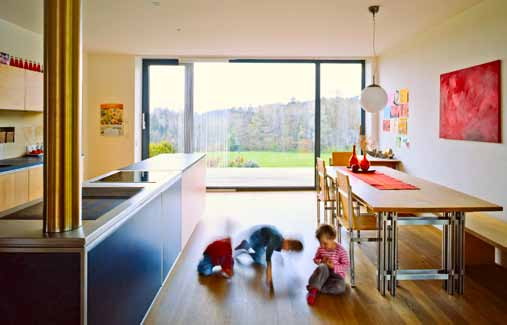

Der Trend bei Neubauten oder Renovierungen geht zu großen Glasflächen, die Wohnräumen eine helle und offene Atmosphäre vermitteln und die Grenzen zwischen innen und außen scheinbar auflösen. Allerdings ziehen Glasflächen, die vermeintlichen Schwachstellen am Haus, auch Langfinger an. Beruhigende Abhilfe schaffen so genannte Verbundsicherheitsgläser wie SGG CLIMAPLUS SAFE. Sie stellen einen wirksamen Schutz gegen Einbruch und Vandalismus dar. SGG CLIMAPLUS SAFE mit SGG SECURIT (Einscheiben-Sicherheitsglas) ist belastbarer als normales Glas und findet in nahezu allen Bereichen des Bauens seine Anwendung. Im unwahrscheinlichen Bruchfall zerbricht es in kleine stumpfkantige Krümel und vermindert so die Verletzungsgefahr.

SGG CLIMAPLUS SAFE mit SGG STADIP (Verbund-Sicherheitsglas) besteht aus zwei oder mehr Scheiben, die durch klare und extrem reißfeste Folien fest miteinander verbunden sind. Bei Glasbruch bleiben die Bruchstücke an den Folien hängen. Dies bedeutet nicht nur zusätzlichen Verletzungsschutz; auch der Splitterbildung wird vorgebeugt und das Glas behält eine Resttragfähigkeit.

SGG CLIMAPLUS SAFE mit SGG STADIP ist ideal für die Anwendung bei Schräg- und Überkopfverglasungen geeignet und erfüllt mühelos die dafür anzuwendenden gesetzlichen Vorschriften. SGG CLIMAPLUS PROTECT bietet darüber hinaus noch mehr: zuverlässigen Schutz gegen Einbrüche und Angriffe von außen. Dabei werden vier Klassen unterschieden:

• SGG CLIMAPLUS STADIP PROTECT P-A, durchwurfhemmend
• SGG CLIMAPLUS STADIP PROTECT P-B, durchbruchhemmend
• SGG CLIMAPLUS STADIP PROTECT BR, durchschusshemmend
• SGG CLIMAPLUS STADIP PROTECT BS, sprengwirkungshemmend

Alle Gläser sind extrem widerstandsfähig und versperren Einbrechern den Weg durch Haustüren, Balkontüren und Fenster. Für den Einbruchschutz bei privaten Wohnhäusern empfiehlt sich SGG CLIMAPLUS PROTECT der Klassen P3A bis P6B: Die Gläser halten Versuchen, sie einzuwerfen oder einzuschlagen, in hohem Maße stand und sichern die eigenen vier Wände vor ungebetenen Gästen. Im gewerblichen Bereich, wo oft höhere Ansprüche an die Sicherheit herrschen, sind Gläser der Klassen P6B bis P8B die erste Wahl. Bei Gläsern der Klasse P8B etwa benötigt man über 70 Schläge mit einer schweren Axt, um eine Öffnung von nur 40 cm Größe zu schaffen – zusammen mit dem passenden Rahmen ein nahezu aussichtsloses Unterfangen für Einbrecher Um den aktuellsten wärmetechnischen Anforderungen eines Bauteils zu entsprechen, kann fast jede Kombination auch als DreifachIsolierglas SGG CLIMATOP STADIP ­PROTECT ausgeführt werden.

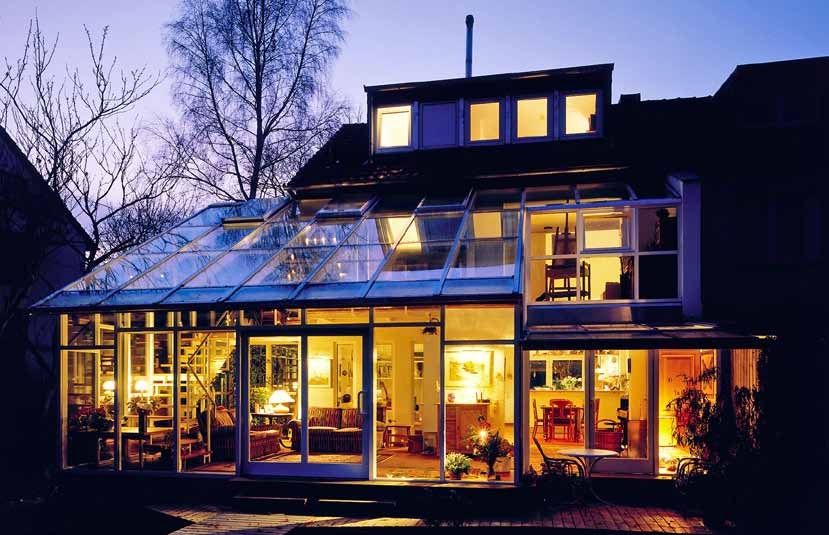

Dachfenster, große Terrassentüren oder Wintergärten sind Garanten für mehr Helligkeit im Inneren und schaffen eine komfortable Wohnatmosphäre. Allerdings erfordern sie auch deutlich mehr Zeit und Einsatz bei der Reinigung. SGG CLIMAPLUS BIOCLEAN, das Glas mit Selbstreinigungsfunktion, reduziert den Pflegeaufwand von Fenstern und großen Glasflächen auf ein Minimum. Eine photokatalytische Beschichtung aus Titandioxid nutzt die UV-Strahlung des Sonnenlichts, um Schmutzpartikel auf dem Glas aufzulösen. Zur Aktivierung der Schicht reicht bereits diffuses Tageslicht aus. Regenwasser legt sich aufgrund der geringen Oberflächenspannung des Glases wie ein Film auf die Scheibe und spült die gelösten Schmutzpartikel rückstandslos weg. Die besonderen Vorzüge von SGG CLIMAPLUS BIOCLEAN kommen daher am besten ab einem Neigungswinkel von 20° zur Geltung, da das Wasser ab einer solchen Neigung besser ablaufen kann. Aber selbst bei fast horizontalen Verglasungen lohnt sich der Einbau von selbstreinigendem Glas: Zwar muss bei der Reinigung öfter selbst Hand angelegt werden, ein einfaches Abspritzen mit dem Wasserschlauch reicht aber meist aus.

Ein besonderer Vorteil photokatalytischer Beschichtungen ist ihre lange Lebensdauer: Der selbstreinigende Effekt lässt mit der Zeit nicht nach, sondern bleibt ebenso lange erhalten, wie das Glas selbst. SGG CLIMAPLUS BIOCLEAN entfaltet seine Wirkung überall im Außenbereich, wo Tageslicht und Regen an das Glas kommen kann: in Fenstern, Wintergärten, Geländern oder Dachverglasungen.

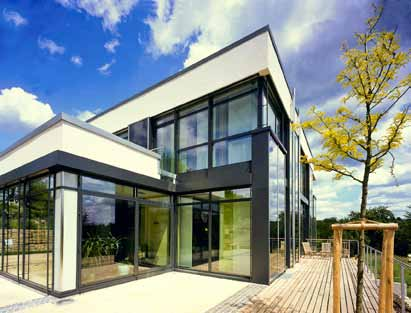

Große Glasflächen bringen Licht und Helligkeit in Räume. Doch je größer die Glasflächen sind, desto stärker können sich die Räume durch starke Sonneneinstrahlung aufheizen. Sonnenschutzgläser verhindern ein solch übermäßiges Aufheizen des Gebäudeinnern. SGG CLIMAPLUS SOLAR CONTROL ist der Oberbegriff für unterschiedliche Sonnenschutzglas­typen, die zuverlässig für angenehm temperierte Räume sorgen, indem sie Sonnenschutz und Wärmedämmung kombinieren. Die Gläser der SGG ­CLIMAPLUS SOLAR CONTROLn - Palette verbinden sowohl Funktionalität als auch Energieeffizienz und Ästhetik. Ob Lichtdurchlässigkeit, Wärmeschutz, Sicherheit, Reflexionsverhalten oder Farbgebung:

SGG ­CLIMAPLUS SOLAR CONTROL garantiert maßgeschneiderte Systemlösungen für praktisch jede Anforderung und jedes Anwendungsfeld: von Büro- und Geschäftsbauten über Industriearchitektur bis zu privaten Wohnhäusern oder Wintergärten. Je nach Glas kann bis zu 82 % der Sonnenenergie abgehalten werden, die Lichtdurchlässigkeit reicht von 18 bis 68 %. Natürlich können alle Sonnenschutzgläser in hoch wärmedämmenden Kombinationen eingesetzt werden – je nach Typ bis zu einem Ug-Wert von 1,0 W/ m2K bei Zweifach-Isolierglas oder bis 0,5 W/m2K im Dreifach-Isolierglas.

Im privaten Bereich können die Gläser vor allem bei Wintergärten, Loggien und Terrassen- und Dachverglasungen eingesetzt werden.

Zur SGG CLIMAPLUS SOLAR CONTROL - Palette zählen folgende Produkte:

• SGG CLIMAPLUS ANTELIO: stark reflektierend
• SGG CLIMAPLUS COOL-LITE: geringe Licht- und Energiedurchlässigkeit, großes Farbspektrum
• SGG COOL LITE ST: widerstandsfähiges Glas, das besonders flexibel einsetzbar ist – auch in Brüstungen, gebogen oder gewölbt
• SGG CLIMAPLUS COOL-LITE SKN: hohe Lichtdurchlässigkeit bei niedrigem Energiedurchlassgrad (g-Wert) und besonderer Farbneutralität SGG CLIMAPLUS PARSOL: in der Masse gefärbt, gering reflektierend

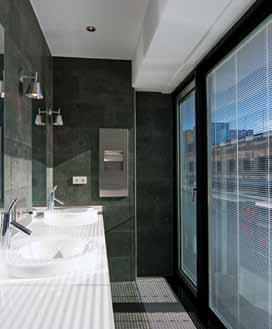

Flexibel auf wechselnde Lichtverhältnisse und den Sonnenstand reagieren, vor Blicken geschützt wohnen oder arbeiten und den Lichteinfall gezielt steuern: Das alles ist möglich mit dank Isoliergläsern mit integrierter Jalousien für variablen und pflegeleichten Sonnen- und Blendschutz. Das Sonnenschutzsystem ist im Scheibenzwischenraum positioniert und vereint die Vorteile von außen- und innenliegenden Sonnenschutzsystemen: eine hohe Sonnenschutzwirkung bei gleichzeitig geringer Wartungsintensität.

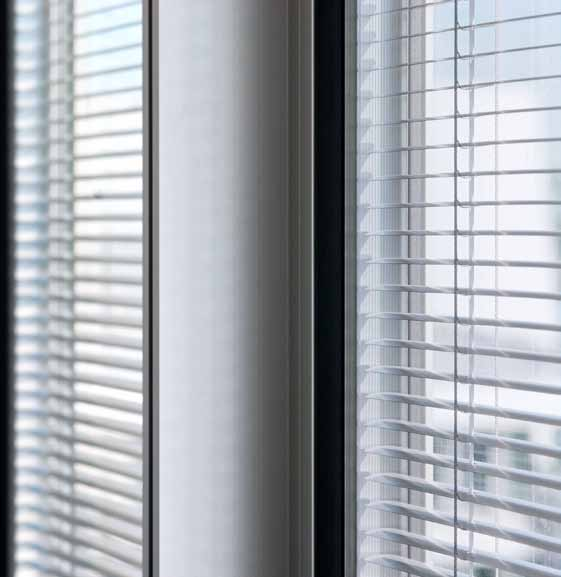

Außenliegender Sonnenschutz verschmutzt und verschleißt schnell und bei starkem Wind kann er kaum genutzt werden. Ein innenliegender Sonnenschutz hat den Nachteil, dass die Sonnenschutzwirkung wesentlich geringer ist. Bei einem im Scheibenzwischenraum platziertem System wird der Sonnenschutz durch moderne Steuerungstechnik an das jeweilige Klima angepasst. Das Verstellen der Lamellen geschieht dabei manuell, über Schalter, eine Fernbedienung oder automatisch. Die Steuerung richtet sich nach dem Sonnenstand, den Lichtverhältnissen oder dem gewünschten Sichtschutz. Außerdem lassen sich die Elemente einzeln oder in Gruppen, für bestimmte Räume oder ganze Fassadenabschnitte individuell einstellen.

Auch die Forderungen der Arbeitsstättenverordnung lassen sich mit Isoliergläsern mit integriertem Sonnenschutz im Scheibenzwischenraum problemlos einhalten:

•  keine Direktblendung,
• keine Spiegelungen auf dem Monitor,
• ausreichend Kontrast,
• Verstellbarkeit
• und Sichtverbindung nach außen.

Die CLIMAPLUS SECURIT - Partner bieten verschiedene Produkte in diesem Bereich an, unter anderem SGG ­CLIMAPLUS SCREEN, ISOLETTE und DLS ECKLITE EVOLUTION.

Maximalen Komfort bietet ein Isolierglas, das mehrere Eigenschaften in sich vereint: SGG TRISTAR ist der moderne Standard für ein Zweifach-Isolierverglasung mit Spitzenleistungen. Das Multifunktionsglas integriert die Funktionen Wärmedämmung, Lärmschutz und Einbruchhemmung in eine einzige Verglasung. Damit sind aufwändige und teure Sonderanfertigungen nicht mehr erforderlich.

• SGG TRISTAR Ultra N verfügt über die hervorragende Wärmedämmleistung von 1,1 W/m2K. Damit wird der Energieverbrauch drastisch gemindert und der Wohnkomfort erhöht.
• Die Schalldämmleistung von 39 Dezibel löst das oftmals tägliche Problem der Lärmbelastung.
• Und die Sicherheitsklasse bis zu P5A nach DIN EN 356 A wird auch den Anforderungen nach erhöhter Einbruchsicherheit gerecht.

Die Anwendungsmöglichkeiten sind ebenso vielfältig wie die Eigenschaften des Glases: SGG TRISTAR eignet sich sowohl für Ein- und Zweifamilienhäuser als auch für größere Wohneinheiten oder Verwaltungsbauten. Beim Neubau empfiehlt sich SGG TRISTAR ebenso als dauerhafte Lösung wie bei der Renovation. SGG TRISTAR-Gläser sind mit 29 mm nur unwesentlich dicker als herkömmliche Isoliergläser und passen daher problemlos in den vorhandenen Glasfalz des Rahmens.

Die hauchdünne farbneutrale Silberschicht SGG PLANITHERM liegt zum Scheibenzwischenraum hin und ist somit vor äußeren Einflüssen geschützt. Sie verfügt über eine äußerst geringe Emissivität, das heißt sie reflektiert die Wärmestrahlung, die aus dem beheizten Gebäude entweichen will, fast vollständig (bis 99 %) und gibt sie wieder in den Raum ab. Spitzenprodukte als Zweischeiben-Isolierglas wie SGG CLIMAPLUS ULTRA N und SGG CLIMAPLUS ONE sind physikalisch kaum noch zu verbessern.

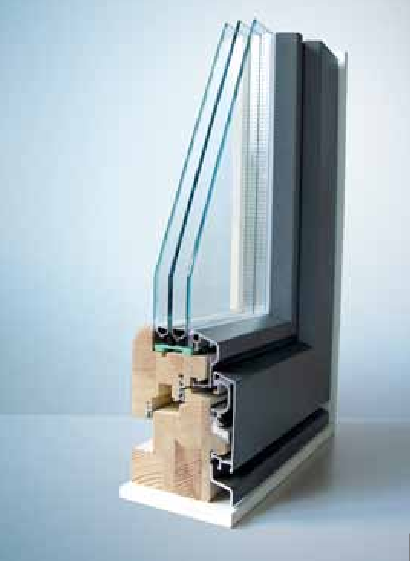

Das Bauteil Fenster als Einheit mit seiner Bedeutung für den Wärmeschutz besteht aus dem Fensterrahmen, der Isolierverglasung und der Verbindung der beiden Einzelscheiben am Glasrand durch einen Abstandhalterrahmen. Dem Abstandhalterprofil kommt hierbei besondere Bedeutung zu. Findet häufig noch ein metallisches Profil mit „guter“ Wärmeleitung Verwendung, gehört heute zu einem hoch wärmedämmenden Isolierglas ein thermisch verbesserter oder kurz “Warm Edge“ Abstandhalter SGG SWISSPACER aus einem isolierenden Composite-Kunststoff. Der Erfolg: SGG SWISSPACER reduziert die Wärmeverluste und die Gefahr von Tauwasserbildung durch geringe Oberflächentemperaturen im kritischen Glasrandbereich erheblich.

Die Richtung ist vorgegeben und die Ziele sind abgesteckt. Die Wärmedämmung der Außenfassade von Gebäuden muss besser werden – und einen wesentlichen Anteil daran hat die Verglasung.

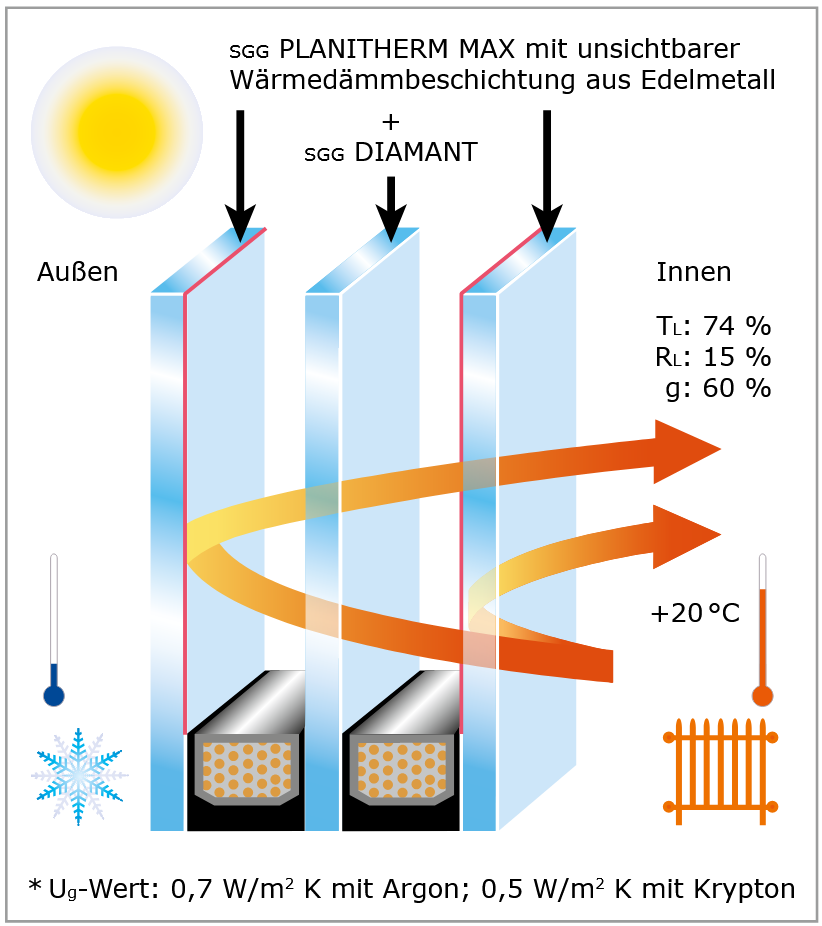

Mit einem zusätzlichen Scheibenzwischenraum und einer zusätzlichen Scheibe mit wärmereflektierender Beschichtung entsteht das hoch effiziente Dreifach-Isolierglas SGG CLIMATOP – mit bisher nicht bekannten Wärmedämmwerten für transparente Bauteile. Damit steigt auch die raumseitige Oberflächentemperatur der Glasfläche und ist vergleichbar mit einer gut gedämmten Außenwand. Mit Fenstern der SGG CLIMATOP-Familie fühlt sich der Nutzer in Fensternähe im Raum wohl – auch in kalten Zeiten.

Mit der Einführung der EnEV 2009 sind typische U-Werte von Fenstern in der Größenordnung von 1,3 W/m²K zu erwarten. Die Anforderungen werden sich aus Bauteilkennwerten oder im Rahmen der Energiebilanz aus einem Referenzwert ergeben.

Damit entstehen für Fenster- und Fassadenkonstruktionen neue Anforderungen, die meist nur durch neue Entwicklungen des Gesamtsystems mit Rahmen und Isolierglas zu lösen sind. Die Ug-Werte neuartiger Rahmenkonstruktionen ermöglichen in Verbindung mit SGG CLIMATOP mit dessen Ug-Werten von 0,8–0,4 W/m²K passivhaustaugliche Konstruktionen.

Im Rahmen der Normung nach EN 10077 und EN 13947 kann der Nachweis des Uw-Wertes des kompletten Fensters oder einer Fassade u. a. durch flächenanteilsmäßige Gewichtung des Ug-Wertes des Rahmens, des Ug-Wertes des Glases und durch die Einbeziehung des linearen Wärmedurchgangs-Koeffizienten berechnet werden. Mit Caluwin stellen wir Ihnen 2009 ein hochwertiges Berechnungsprogramm für Fenster, Fassaden, Structural-Glazing-Fassaden und Sonderkonstruktionen kostenfrei zur Verfügung.

Glas ermöglicht als einziger Baustoff solare Gewinne. So unterschiedlich wie die Architektur und die Nutzungskonzepte der Gebäude sind, können die Anforderungen an den Gesamtenergiedurchlassgrad (g-Wert nach EN 410) der Verglasung ausfallen. Im Wohnungsbau tragen große, z.B. nach Süden ausgerichtete Fensterflächen zu einer Reduktion des Heizwärmebedarfs bei. In Bürogebäuden hingegen sind solare Gewinne durch große Fensterflächen kaum nutzbar, weil sie einerseits zu Lasten des Blendschutzes gehen und andererseits den Kühlenergiebedarf ansteigen lassen.

Die Anforderungen an Passivhausfenster nach den Anforderungen des
Passivhausinstituts sind:

• Uw = 0,8 W/m²K mit
• Ug = 0,7 W/m²K als Referenzglas,
• Fenstergröße 1,23 m x 1,48 m (einflügelig),
• Warm Edge nach DIN 4108-2,
• der Wärmebrückenzuschlag für den Anschluss des Fensterrahmens an die Wand muss nachgewiesen werden,
• im eingebauten Zustand muss der U w-Wert 0,85 W/m²K betragen.

Die Verglasung mit SGG CLIMATOP ULTRA N mit integriertem SGG SWISS­ PACER erreicht die Anforderungen an passivhaustaugliche Fenster mühelos.

Innerhalb der SGG CLIMATOP-Familie ist für jedes Konzept das richtige Glas vorhanden:

• SGG CLIMATOP ULTRA N ermöglicht optimale Verglasungen bei gleichzeitig sehr hoher Wärmedämmleistung bis 0,5 W/m2K,
• SGG CLIMATOP MAX für solares Bauen mit hohem Gesamtenergiedurchlass­ grad (g-Wert) für hohe solare Gewinne,
• SGG CLIMATOP ONE für hoch­effiziente Wärmedämmung mit bis zu 0,4 W/m2K je nach Aufbau.

Wir geben uns aber mit der Fokussierung auf die Energieeffizienz von Gläsern nicht zufrieden. Moderne Energiespargläser müssen Alleskönner sein, sie müssen in der Lage sein, unterschiedliche Ansprüche aus der Gebäudenutzung und der Außenbelastung zu erfüllen, wie etwa den Sonnenschutz, den Lärmschutz, Sicherheitsaspekte oder Design – und sich auch noch selbst reinigen können.

Die hoch wärmedämmenden Isoliergläser der SGG CLIMATOP-Familie lassen sich problemlos um weitere Funktionen erweitern. So entstehen Multi-Funktionsgläser, die den unterschiedlichsten Anforderungen und Wünschen von Planern, Architekten und Bauherren gerecht werden.

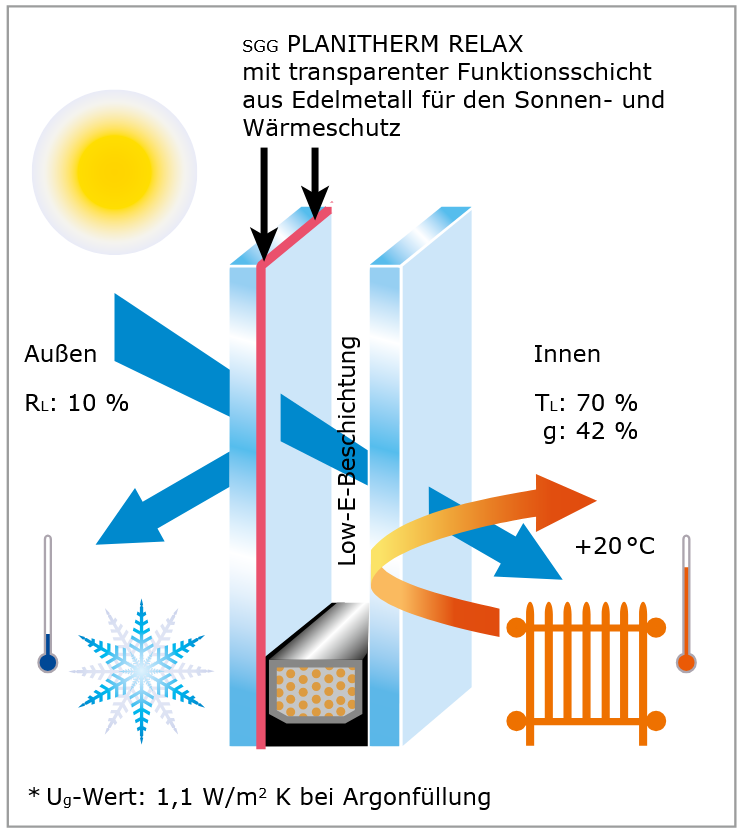

Sonnenschutzgläser halten die Hitze draußen und sorgen für angemessen temperierte Innenraumbedingungen durch Reflexion und Absorption der Sonnenstrahlung. Die Außenscheibe ist auf der Außenseite (SGG ANTELIO) oder auf der Position 2 mit SGG COOL-LITE beschichtet. Die Zielstellung ist immer, eine möglichst hohe Lichttransmission bei niedrigem Gesamtenergiedurchlassgrad (g-Wert) zu erzielen.

Lärmschutzgläser erzielen ihre Wirkung durch einen asymmetrischen Scheibenaufbau (unterschiedlich dicke Glasscheiben), einen größeren Scheibenzwischenraum und die Verwendung einer speziellen Akustikfolie in einem Verbund-Sicherheitsglas SGG STADIP SILENCE. SGG CLIMATOP mit Verbund-Sicherheitsglas SGG STADIP SILENCE reduziert den Schalldruckpegel erheblich und erreicht ein Schalldämmmaß bis zu 50 dB, wobei das menschliche Ohr bereits eine Reduzierung von 10 dB als Halbierung des Lärms empfindet.

Glas wird längst nicht mehr nur als funktionelles Bauelement eingesetzt. Designgläser sind in einer Vielzahl von Farben und Strukturen erhältlich, transparent, lichtdurchlässig oder opak, bedruckt, verspiegelt oder geätzt. Dazu zählen etwa die zahlreichen Produkte aus der SGG MASTERGLASS-Reihe wie z.B. SGG MASTER-SHINE, SGG MASTER-CARRE oder SGG MASTER-RAY.

Ob als Schutz vor Verletzungen, Absturzsicherung, Einbruch- oder Brandschutzglas, Sicherheitsglas erfüllt eine Vielzahl von Funktionen und wird gleichermaßen im Gewerbe- wie auch im Wohnungsbau eingesetzt. Zu den Sicherheitsgläsern zählen Einscheiben-Sicherheitsgläser wie z.B. SGG SECURIT oder Verbund-Sicherheitsgläser wie z.B. SGG STADIP. Beide werden je nach Vorschrift bzw. Anwendungszweck eingesetzt. Bei Verbund-Sicherheitsgläsern werden Zwischenlagen aus hoch reißfesten, klar durchsichtigen Folien mit dem Glas unter hohem Druck verbunden und sorgen so für die hohe Sicherheit und Resttragfähigkeit im Bruchfall. Bei einbruchhemmenden Gläsern verhindern sorgfältig ausgewählte und geprüfte Kombinationen von Glas und Folien das Durchdringen von geworfenen Gegenständen oder das Eindringen mit schneidfähigen Schlagwerkzeugen.

Selbstreinigende Gläser wie SGG BIOCLEAN sorgen dafür, dass die Reinigung der Verglasungen, ob Fenster- oder Überkopfverglasungen, viel seltener notwendig ist. Der Selbstreinigungseffekt wird durch eine unsichtbare photokatalytische Beschichtung auf der Außenscheibe des Glases erzielt. Sie nutzt das Sonnenlicht, um auf dem Glas liegende organische Verschmutzungen zu lösen. Durch Regen oder mit Hilfe von Spritzwasser wird der Schmutz weggespült. Die Beschichtung bewirkt, dass das auftreffende Wasser einen gleichmäßig ablaufenden Wasserfilm bildet, die Scheibe trocknet so schneller ab – und das praktisch ohne Schmutzrückstände.

Übliche Sonnenschutz-Isoliergläser werden nach EN 673 bei senkrechtem Strahlungseinfall gemessen und beurteilt. Jalousiesysteme hingegen erfordern ein angepasstes Messverfahren: Die unterschiedlichen Neigungsmöglichkeiten der Lamelle und der sich verändernde Sonnenstand bewirken unterschiedliche Energieeinträge.

Es muss berücksichtigt werden, dass halbgeöffnete Lamellen mehr Energie hindurchlassen als geschlossene. Auch die Einbaulage, in der Fassade oder im Dach, macht sich bemerkbar. Bei kalorimetrischen Messungen an Jalousiesystemen werden darum der Sonnenstand und die Lamellenstellung verändert und den praktischen Bedingungen angepasst. Der g-Wert ergibt sich also in Abhängigkeit von Sonnenstand und Lamellenstellung. Das unterscheidet Lamellensysteme von Faltrollos und Isoliergläsern ohne Einbauten. Viele Faktoren beeinflussen den Sonnenschutz, etwa die Lamellenform und -farbe und der Reflexionskoeffizient der Oberflächen. In der SGG CLIMAPLUS SCREEN-Palette finden Sie die richtige Lösung.

Dunkle Lamellen absorbieren viel Energie in der Scheibe und sind daher im Außenbereich ungünstig: Hier kommen nur sehr helle Farben zur Anwendung. Bei Innenwand-Elementen dagegen, wo kein Sonnenschutz benötigt wird, kann Farbe ins Spiel gebracht werden.

Auch das sichtbare Tageslicht ist Strahlung: Es soll möglichst gut ausgenutzt werden, aber auch nicht so stark sein, dass es blendet. Lamellen bieten die einzigartige Möglichkeit, die Lichtverhältnisse individuell anzupassen. Durch Perforation der Lamellen kann auch bei geschlossener Jalousie eine Sichtverbindung nach außen geschaffen werden, ohne die Eigenschaften des sommerlichen Wärmeschutzes wesentlich zu beeinflussen. Optimierte Geometrien und Beschichtungen der Lamellen ermöglichen lichtlenkende Eigenschaften, also sichtbares Licht blendfrei in die Raumtiefe zu transportieren.

Für Arbeitsräume und speziell Bildschirmarbeitsplätze sind die Anforderungen eindeutig geregelt:

• keine Direktblendung
• keine Spiegelungen auf dem Monitor
• ausreichend Kontrast
• Verstellbarkeit

Was wichtig ist: Die Arbeitsstättenverordnung verlangt eine Sichtverbindung nach außen. Mit Lamellen oder perforierten Faltrollos lässt sich das problemlos erreichen.

Integrierte Systeme können in zwei Antriebsvarianten geliefert werden:

1. Manuell: seitenmontierte Zugleine
2. Motorantrieb mit 24-V-Gleichstrommotor und unterschiedlichen Steuerungssystemen.

Glasaufbauten und Glasdicken sind nach den spezifischen Anforderungen des jeweiligen Bauobjektes nach den gesetzlichen Vorgaben und den Richtlinien zu integriertem Einbau von SAINTGOBAIN GLASS festzulegen. Diese können ebenso wie die Lamellenauswahl die nachstehend angegebenen Werte beeinflussen.

In einer einfachen Variante wird der Motorantrieb über einen Trafo durch das Stromnetz versorgt. Die Bedienung erfolgt über einfache Bedienungsschalter oder Fernbedienungen. Die Antriebe können auch mit einem externen Motorsteuerungselement ausgestattet werden, das zahlreiche Zusatzfunktionen ermöglicht:

• Geschwindigkeitsregulierung
• Gruppensteuerung (BUS / LAN / LON-fähig)
• Automatische Ansteuerung durch externe Signalgeber (Licht, Sonnenstand, Temperatur, Zeit usw.) oder die Haustechnik
• Mögliche Umprogrammierung der Funktionen ohne bauliche Änderungen.

Standardfarben: weiß, grau, silberfarben Sonderfarbe nach RAL

* nur Innenanwendung
