LITE-FLOOR® - Begehbares Glas
LITE-FLOOR® ist ein Verbundsicherheitsglas aus mindestens 3 Glasscheiben welches projektbezogen statisch bemessen wird. Die Lauffläche kann mit einer rutschhemmenden Beschichtung ausgestattet werden. Neben dem klaren, transparenten Glas können durch verschiedene Glasarten, Farbbeschichtungen und Folien transluzente und farbige Verglasungen gestaltet und individuelle Gestaltungs(Design)wünsche erfüllt werden.
Anwendungen

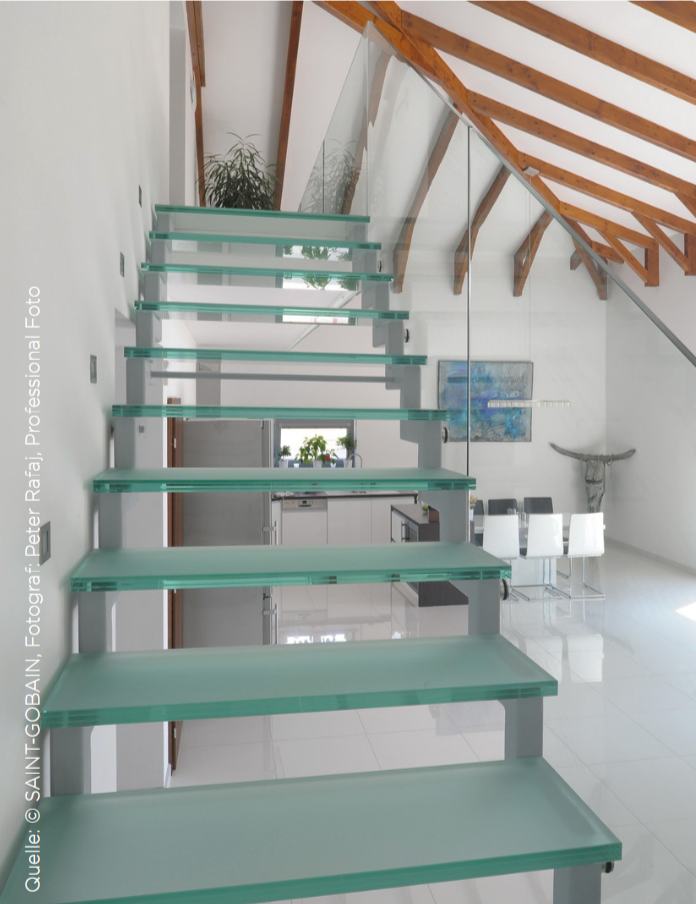

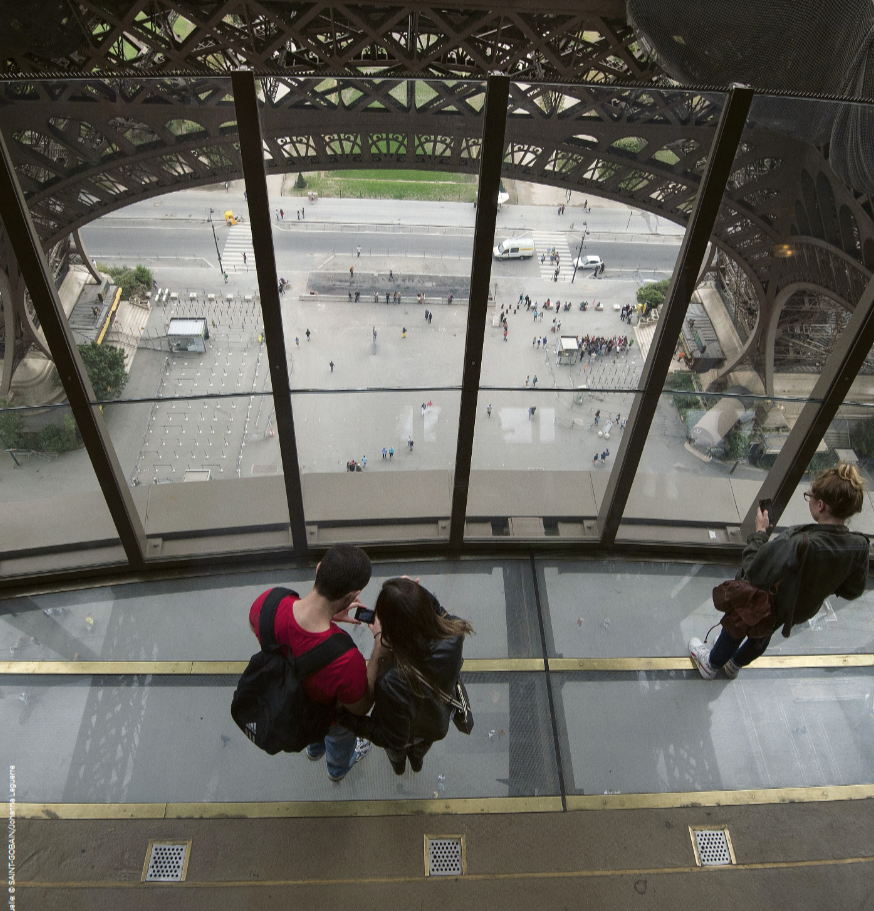

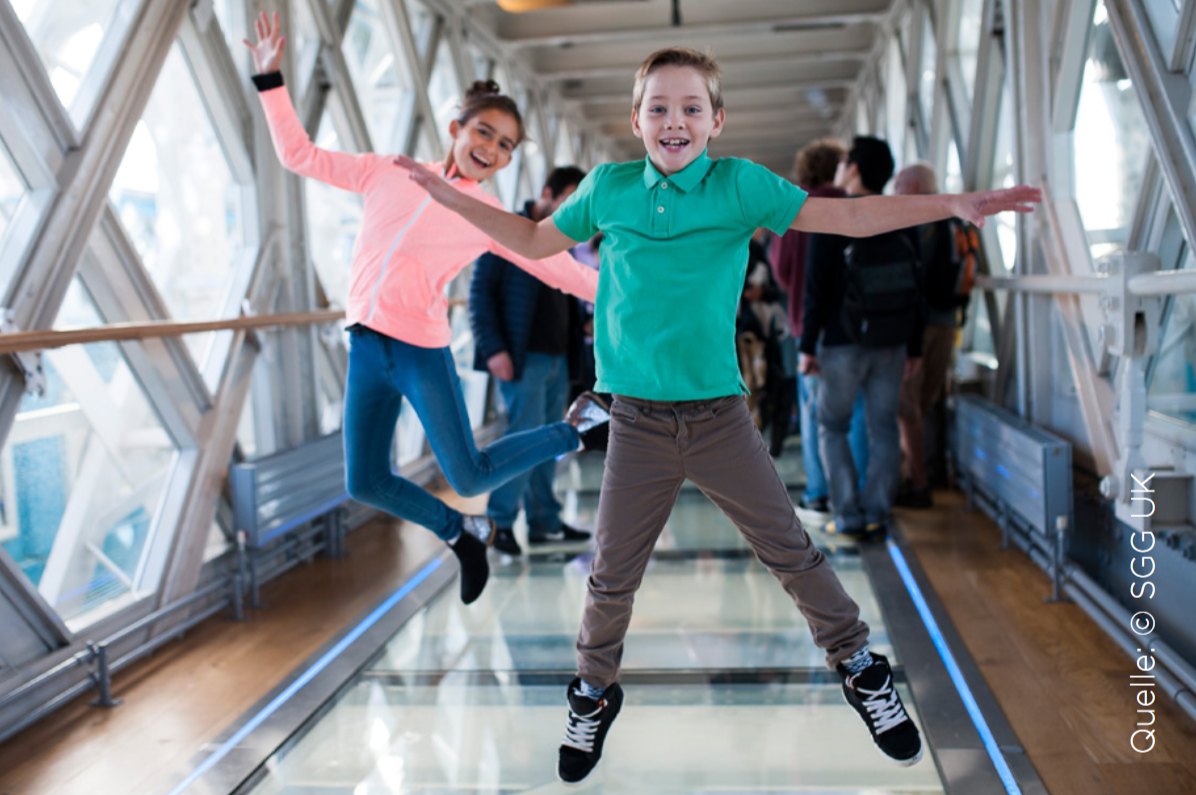

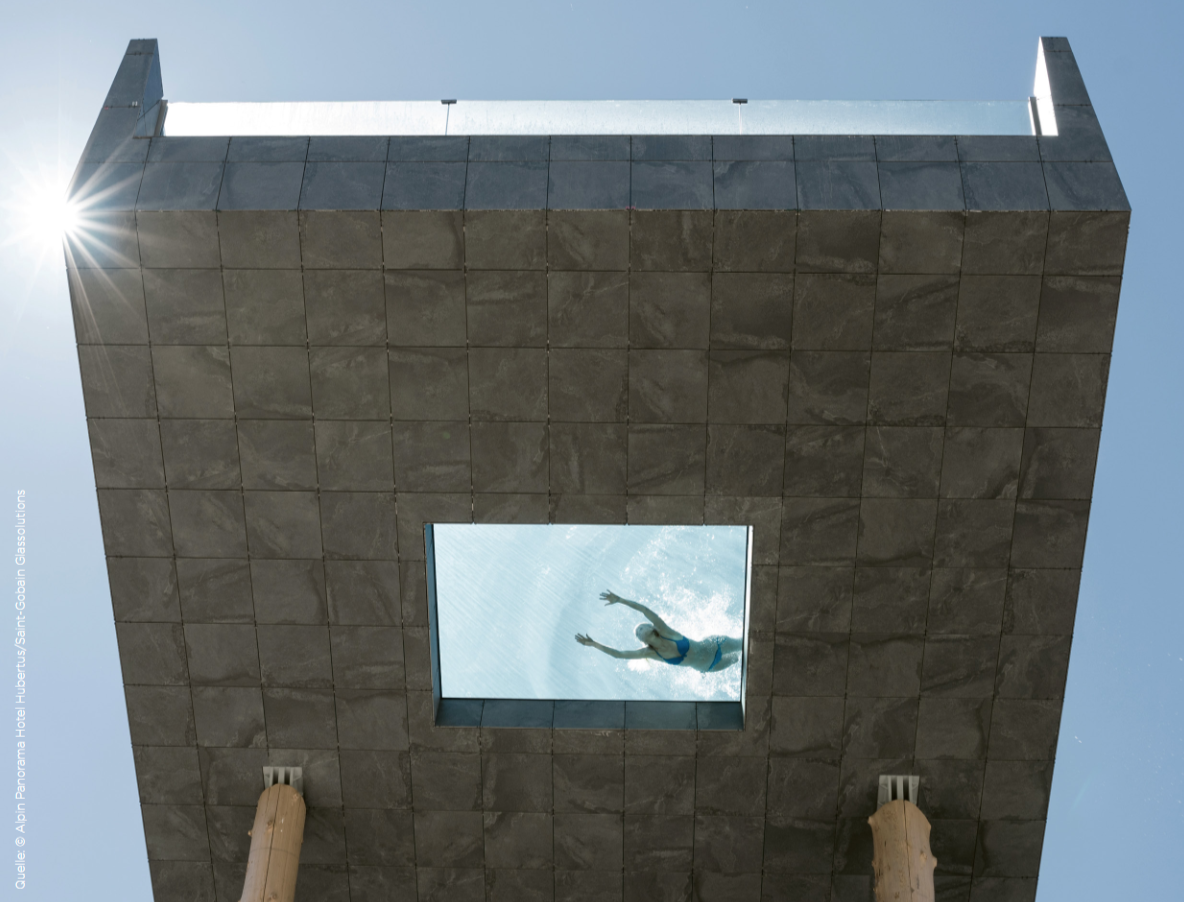

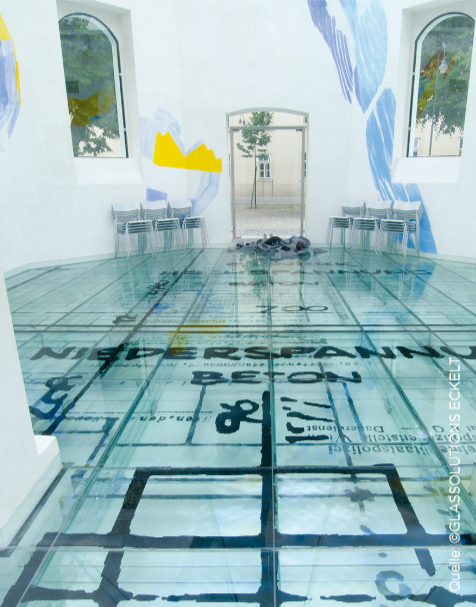

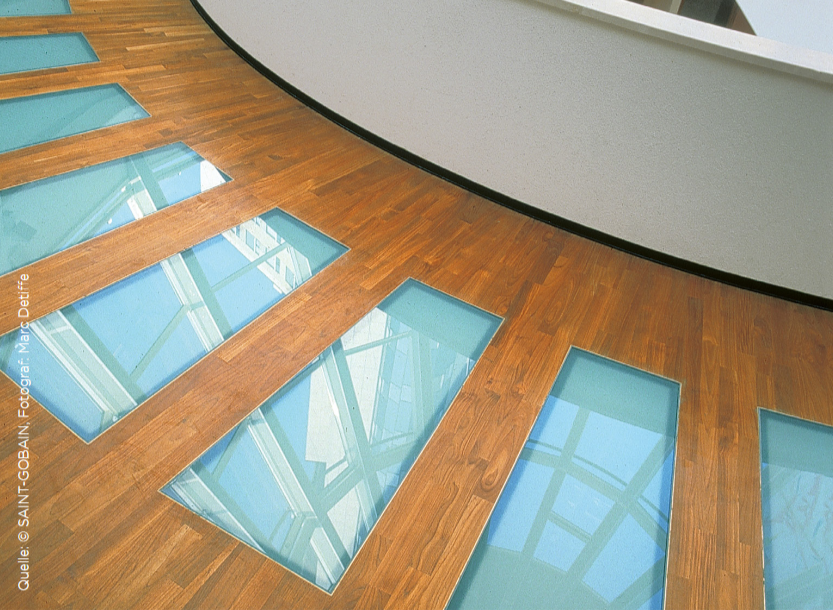

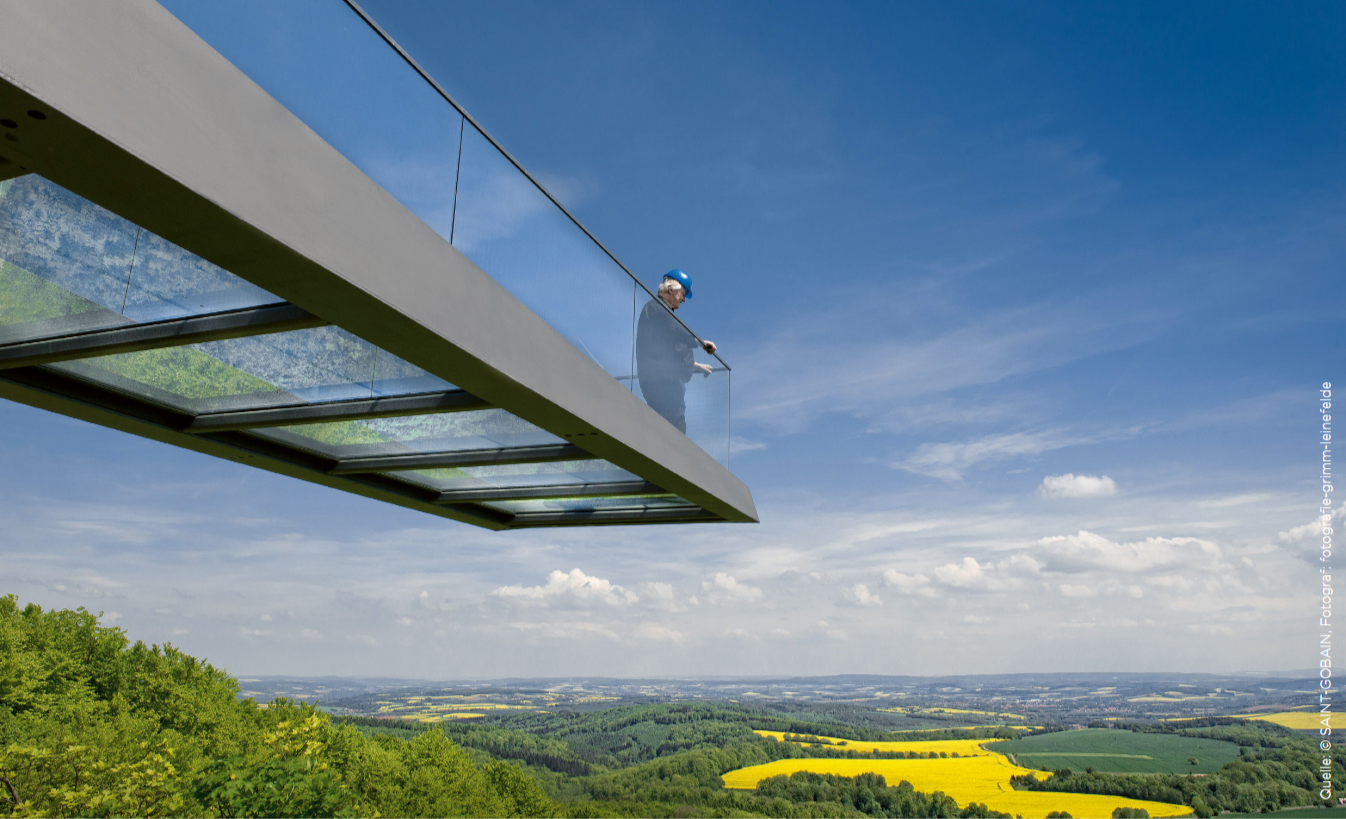

LITE-FLOOR® ist für Fußböden, Treppenstufen, Brücken oder Podeste geeignet und wird vorwiegend im Innenbereich eingesetzt. Das begehbare Glas kann in jeder Art von Gebäuden, ob Büro oder Privathaus, verwendet werden. Die Glasart, der Aufbau und die erforderliche Rutschhemmung ist nach der jeweiligen Anwendung festzulegen
Vorteile
Mit LITE-FLOOR® lassen sich große Bodenflächen transparent mit individuellen Designwünschen bei einem hohen Maß an Sicherheit gestalten. Mit unterschiedlichen Lagerungsarten lassen sich große Flächen überbrücken und ermöglichen die ungestörte Sicht auf darunterliegende Ausstellungsstücke (z. B. Exponate, Räumlichkeiten, etc.). Neben der konstruktiven Freiheit bietet LITE-FLOOR vielfältige Möglichkeiten der Gestaltung. Die Glasplatten können gefärbt oder eine rutschhemmende Bedruckung erhalten.
Spezifikation
Produktpalette

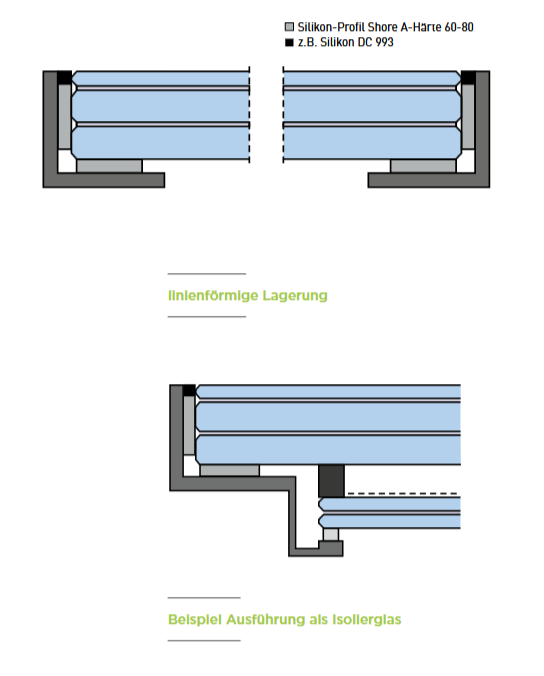

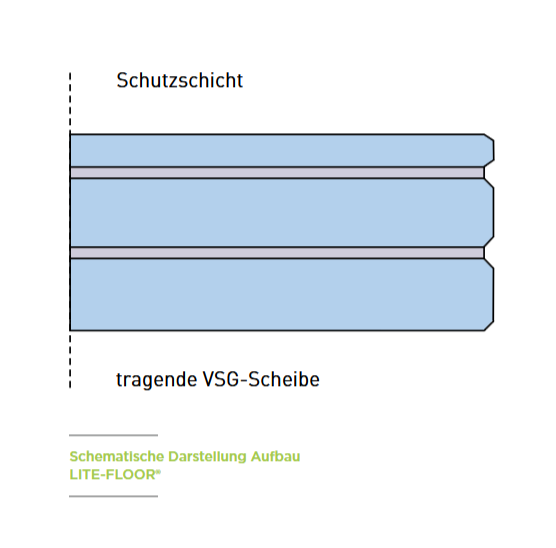

Der Glasaufbau begehbarer Verglasungen LITE-FLOOR® ergibt sich aus den projektspezifischen Anforderungen und den baurechtlichen Bestimmungen. Die Verglasungen können sowohl linien- als auch punktförmig gelagert sein und sind statisch zu bemessen. Grundlage sind die einwirkenden Lasten nach DIN EN 1991-1-1/NA Allgemeine Einwirkungen auf Tragwerke – Wichten, Eigengewicht und Nutzlasten im Hochbau.
Vierseitig linienförmig gelagerte Verglasungen können nach der DIN 18008-5 „Glas im Bauwesen – Bemessungs- und Konstruktionsregeln – Teil 5: Zusatzanforderungen an begehbare Verglasungen“ bemessen werden.
Sollen begehbare Verglasungen verwendet werden, die nicht den Anforderungen der DIN 18008-5 genügen (z. B. punktförmig oder zweiseitig linear gelagerte Verglasungen) ist ein Zulassungsverfahren erforderlich.
Aus der erforderlichen statischen Bemessung ergeben sich die Glasaufbauten die die nach den baurechtlichen Vorgaben ermittelt werden. LITE-FLOOR® in der Außenanwendung, kann zusätzlichen Belastungen durch Schneelasten, erhöhten thermischen und mechanischen Belastungen unterliegen. Die Auswirkungen auf die Bemessung und Ausführung sind im Einzelfall zu klären. Ebenfalls ist eine Konstruktion als wärmedämmende Isolierglaseinheit möglich. Beispielhaft können für allseitig liniengelagertes LITE FLOOR® der Nachweis der Stoßsicherheit und Resttragfähigkeit nach der DIN 18008-5 Tabelle B1 unter den beschriebenen Randbedingungen geführt werden.
LITE-FLOOR® kann aus folgenden Gläsern bestehen:
- klares SGG PLANICLEAR®
- extraklares SGG DIAMANT®
- in der Masse gefärbtes SGG PARSOL®
Als obere Scheibe (glatte Seite zum Folienverbund)
- säuremattiertes SGG SATINOVO MATE®
- siebdruckbeschichtetes SERALIT®
Dekorgläser
- SGG PIXARENA oder SGG MASTERGLASS
Verbundfolien
Zur Verwendung kommen nur Polyvinylbuteral (PVB) Folien in folgenden Ausführungen
- transparent (Standard)
- transluzent
- gefärbt (STADIP COLOR®)
LITE-FLOOR Nachweis der Resttragfähigkeit und Stoßsicherheit nach DIN 18008-5
| Länge (mm) max. | Breite (mm) max. | Glastyp | Auflagentiefe „S“ (mm) min. |
|---|---|---|---|
| 1.500 | 400 | LITE-FLOOR FG 32/3 | 30 |
| 1.500 | 750 | LITE-FLOOR FG 36/3 | 30 |
| 1.250 | 1250 | LITE-FLOOR FG 32/3 | 35 |
| 1.500 | 1.500 | LITE-FLOOR TVG 35/3 | 35 |
| 2.000 | 1.400 | LITE-FLOOR FG 42/3 | 35 |
| TVG – DIN EN 1863 / FG – Floatglas DIN EN 572-2 | |||
Rutschhemmung
Verschiedene technische Spezifikationen und die Arbeitsstättenverordnung fordern Anwendungsbezogen eine rutschhemmende Fußbodenfläche. Die rutschhemmende Funktion kann bei begehbaren Glasflächen LITE FLOOR® mit einer teil – oder vollflächiger keramischen Bedruckung (SERALIT®) auf der oberen Scheibe erfolgen. Je nach Bedruckungsgrad (% der Glasfläche) wird die jeweilige geforderte Bewertungsgruppe (R 9 – R 13) erreicht. Alternativ besteht die Möglichkeit, die Rutschhemmung durch im Ätzverfahren hergestellte Oberflächenstrukturen (SGG SATINOVO MATE®) zu erzielen oder entspre- chend strukturierte Gläser zu verwenden (SGG MASTERGLASS®, SGG PIXARENA®).

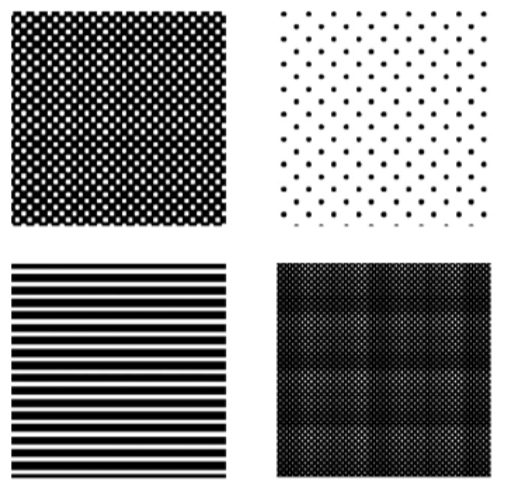

Mit diesen Druckdesigns können auch individuelle Lösungen der Raumgestaltung geschaffen werden. Rutschhemmung nach DIN 51130 an beispielhaften Designs
Glaskantenbearbeitung
In Abhängigkeit des Glaseinbaus werden die Glaskanten nach DIN 1249 – 11 bearbeitet und geschliffen.
Einbau

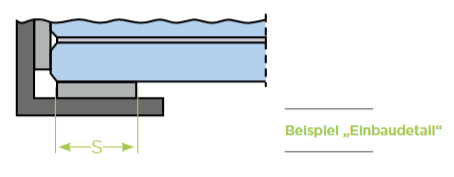

Die Gläser sind auf einer ebenen, verwindungsfreien und biegesteifen Konstruktion vollkommen fluchtgerecht und plan zu verlegen. Die Haltekonstruktionen müssen unter Berücksichtigung baupraktischer Toleranzen eine zwängungsarme Montage der Scheiben mit ausreichendem Glaseinstand sicherstellen. Die einschlägigen technischen Baubestimmungen sind zu beachten Der direkte Kontakt zwischen Glas und Glas oder Glas und anderen harten Baustoffen (z. B. Stahl) ist durch geeignete Zwischenschichten zu verhindern.
Weitere Informationen
LITE-FLOOR® ist ausschließlich für das Begehen durch Personen bestimmt.
