Weitere Informationsmöglichkeiten über die zu erwartende bzw. vorhandene Lärmbelastung bieten sogenannte Lärmkarten. Diese findet man in der Regel auf den Internetseiten der Kommunal- und Landesregierungen.

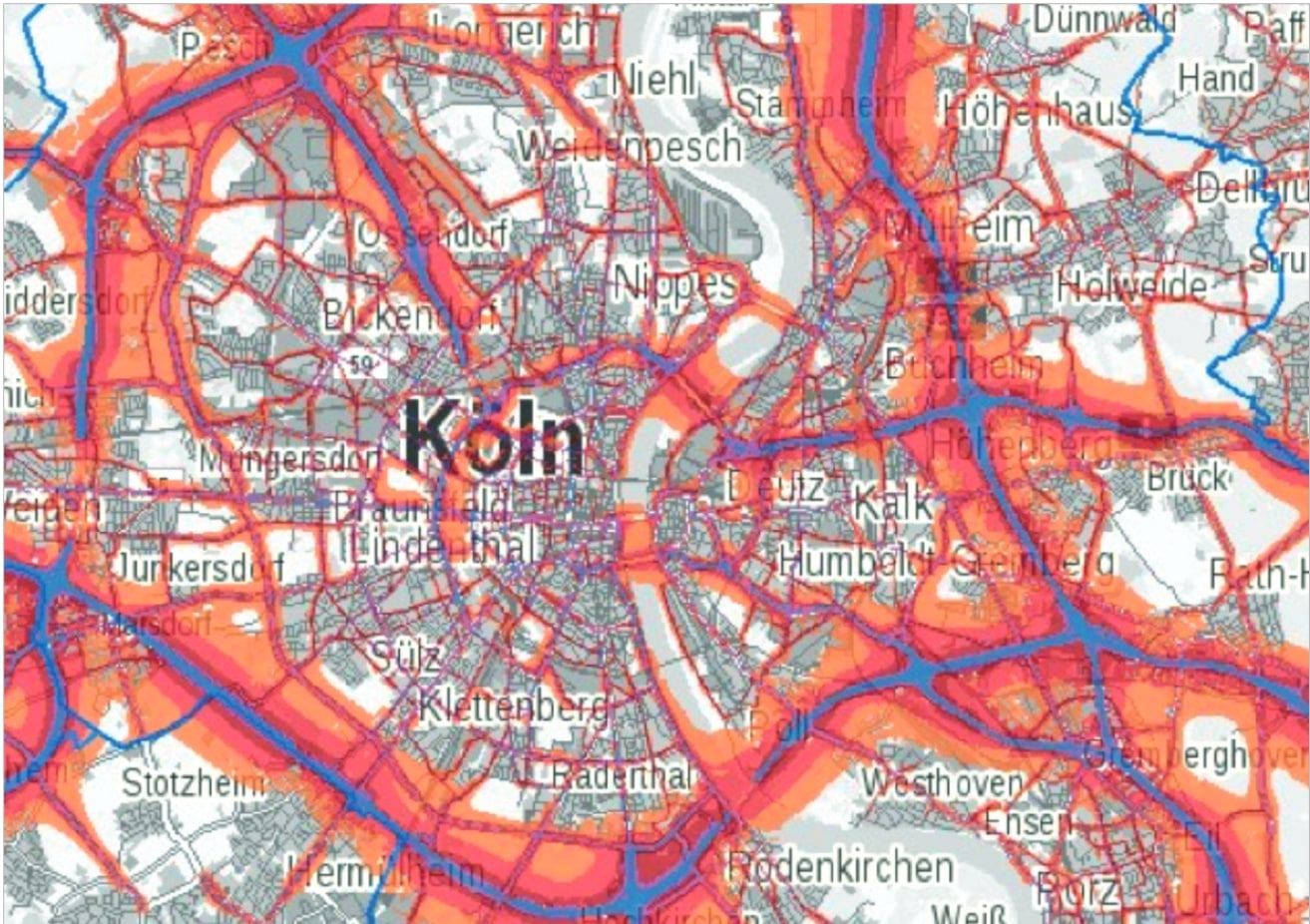

Beispiel: Lärmkarte Straßenverkehr Köln

Fenster sind die größten Schwachstellen bei der Schalldämmung eines Hauses. Beim Schutz gegen Außenlärm kommt den Fenstern also eine besondere Bedeutung zu. Die Anforderung richtet sich nach dem maßgeblichen Außenlärmpegel bzw. dem Lärmpegelbereich sowie der Raumnutzung. Dem Nachweis des eingebauten Fensters am Bau kommt eine besondere Bedeutung zu, da der Kunde diesen als „geschuldete Leistung“ wahrnimmt und auf diesen Anspruch erhebt.

Die Qualität eines vorhandenen Schallschutzes kann durch Messungen festgestellt werden. In aufwendigen Messungen der Luftschalldämmung wird im Senderaum definierter Schall erzeugt und die Schallpegeldifferenz zwischen Senderaum und Empfangsraum ermittelt. Bei der Anwendung der Regelwerke ist zu beachten, dass für das bewertete Schalldämm-Maß zwei Definitionen gebräuchlich sind.

Das Nachweisverfahren für die Schalldämmung sieht eine Laborprüfung an einem vollständigen Fenster vor und erfolgt gemäß DIN EN ISO 10140 und DIN EN ISO 717. Das Ergebnis der Messung ist das ­bewertete Schalldämm-Maß Rw mit den Spektrum Anpassungswerten C und Ctr.

Mit der DIN 4109-35 steht ein Bauteilkatalog für gängige Bauweisen und Bauteile mit Schalldämmwerten zur Verfügung, die ohne individuelle Prüfung zum Nachweis des ausreichenden Schallschutzes verwendet werden können.

Vor und nach dem Einbau von schalldämmenden Fenstern besteht häufig der Bedarf an Messungen der tatsächlichen schallmindernden Wirkung der eingebauten Fenster. Die messtechnische Kontrolle der im Einzelfall geforderten und vertraglich vereinbarten Schalldämmung wird üblicherweise von Prüfstellen nach DIN EN ISO 16283-1 durchgeführt. Die Prüfstelle muss große messtechnische Erfahrung vorweisen.

Dies liegt an dem beträchtlichen Schwierigkeitsgrad der Schallmessung von Bauteilen im Gebäude. Weiterhin ist zu beachten, dass in ein Gebäude nicht nur einfach ein Isolierglas eingesetzt wird, sondern Fenster. Dazu ist für den effektiven Schallschutz immer das ganze Bauteil, also Rahmen + Verglasung und der Fachgerechte (dichte!) Einbau von Fenster + Glas zu betrachten.

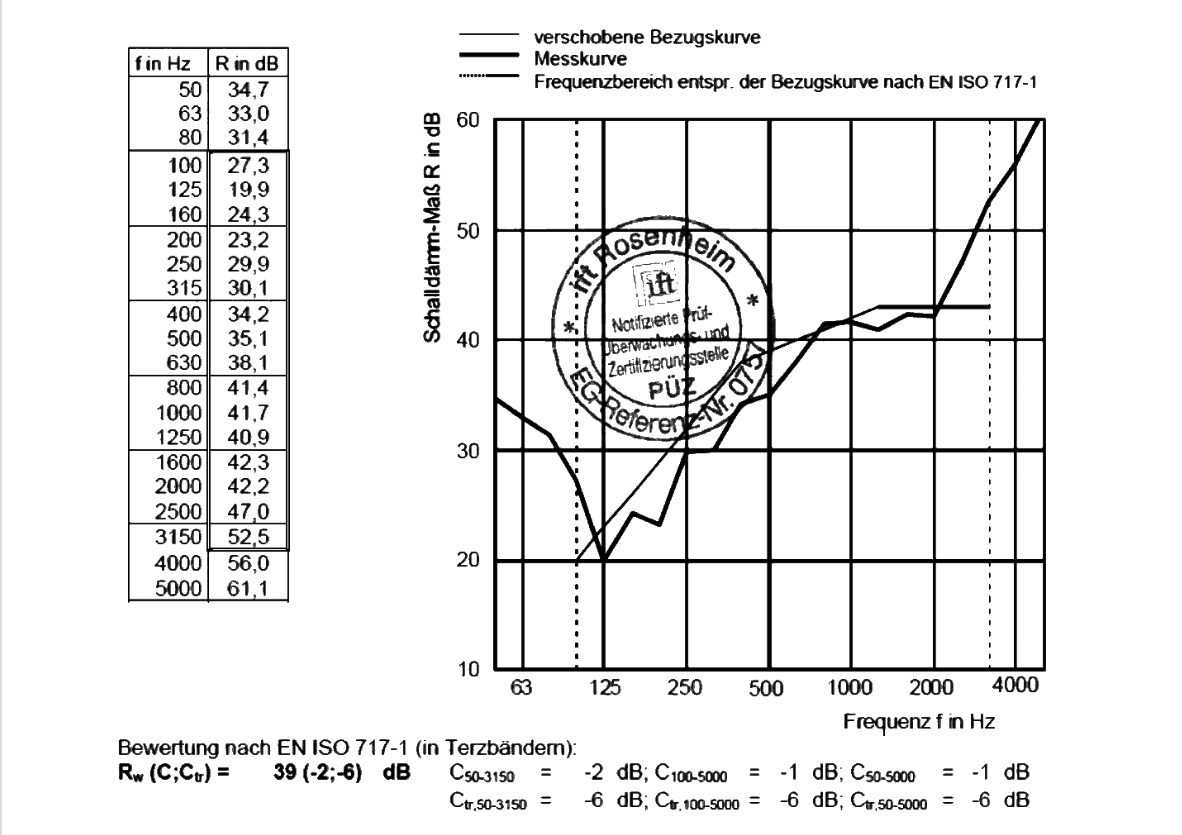

Wie sieht eine typische Messkurve zur Luftschalldämmung aus und was bedeutet das?

Beim Betrachten der Messkurve fällt folgendes auf:

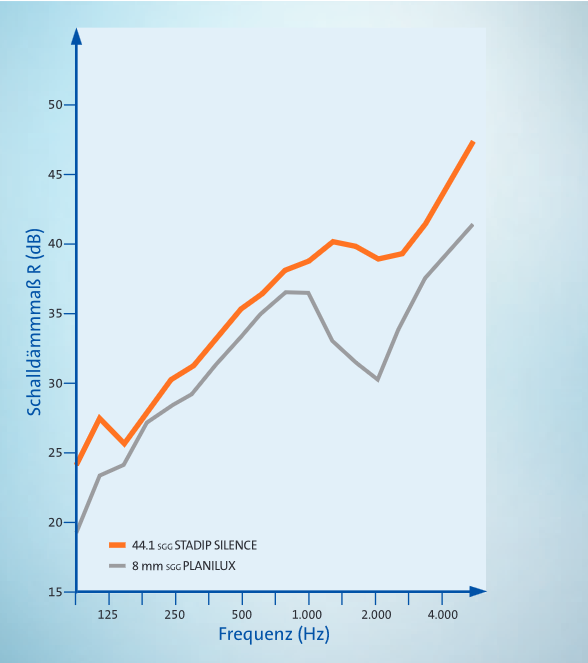

• Die Luftschalldämmung ist auch abhängig von der Tonhöhe (Frequenz) des Schalls. Im Tieftonbereich ist die Schalldämmung niedriger als im Hochtonbereich.
• Resonanzen (Eigenschwingungen) sorgen für charakteristische Einbrüche mit niedriger Luftschalldämmung. § Der Rw –Wert ist das „bewertete Schalldämm-Maß“, also die Auswertung der kompletten Messkurve und der Gewichtung auf die menschliche Hörphysiologie.
• Die Werte (C; Ctr ) sind sogenannte Spektrumanpassungswerte für bestimmte Lärmarten. Sie geben an, wie das bewertete Schalldämm-Maß Rw z. B. für Verkehrslärm reduziert wird. C tr steht hier für „traffic“. In unserem Beispiel heißt das: Rw , Ctr = 39 dB - 6 dB = 33 dB

Fenster und die Einbaudetails sind die größten Schwachstellen bei der Schalldämmung eines Hauses. Zum Schutz gegen Außenlärm ist es notwendig, Fenster mit einer Schallschutzverglasung vorzusehen. Eine Schallschutzverglasung schützt vor Lärm und wertet die Wohnqualität auf. Fenster mit einer normalen Verglasung haben einen Schalldämmwert von ca. 28 - 30 dB. Ein Schallschutzfenster mit der entsprechenden konstruktiven Ausbildung mit Baukörperanschluss und einer speziellen Schallschutzverglasung kann Werte von weit über 45 dB aufweisen.

Schallschutzverglasungen können nicht nur Schallschutz, sie sind auch Multifunktionsgläser und vereinen Wärme– oder Sonnenschutz oder Sicherheitseigenschaften mit erhöhter Schalldämmung. Schalldämmwerte von 30 dB bis über 50 dB sind differenziert mit unterschiedlichsten Anforderungen kombinierbar. Mit den Produktlinien ACOUSTIC und SILENCE stehen für CLIMAPLUS und CLIMATOP dem Bauherren, Architekten und Fensterbau

Schallschutzglas auf höchsten Niveau zur Verfügung. ACOUSTIC steht für optimierte Isolierglasaufbauten CLIMAPLUS und CLIMATOP mit differenzierten Glasdicken und erhöhten Scheibenzwischenräumen. Glasaufbauten mit Verbundsicherheitsgläsern STADIP SILENCE erreichen ihre hohen Schallschutzwerte dank der speziellen PVB-SILENCE-Folie. Diese Folie wirkt wie ein Dämpfer zwischen den beiden Glasscheiben, der die Schallenergie absorbiert. STADIP SILENCE bietet einen einzigartigen akustischen Komfort und ist auch für die Bereiche Absturzsicherung, Überkopfverglasung, Verletzungsschutz und einbruchhemmende Verglasungen einsetzbar.

Schallschutzgläser können auch bei Dachverglasungen eingesetzt werden, wo sie Lärmbelästigungen durch Schlagregen oder Hagel minimieren. Auch Glastrennwände (CLIP-IN) im Innenbereich von Bürogebäuden oder Wohnhäusern können mit STADIP SILENCE erhebliche schalltechnische Verbesserungen herbeiführen.

Für iOS und Android Tablet können Sie mit der Saint-Gobain dB Station Schallschutz erleben. Hören Sie den Unterschied zwischen verschiedenen Schallschutzlösungen. Die App ist kostenfrei als Download verfügbar.

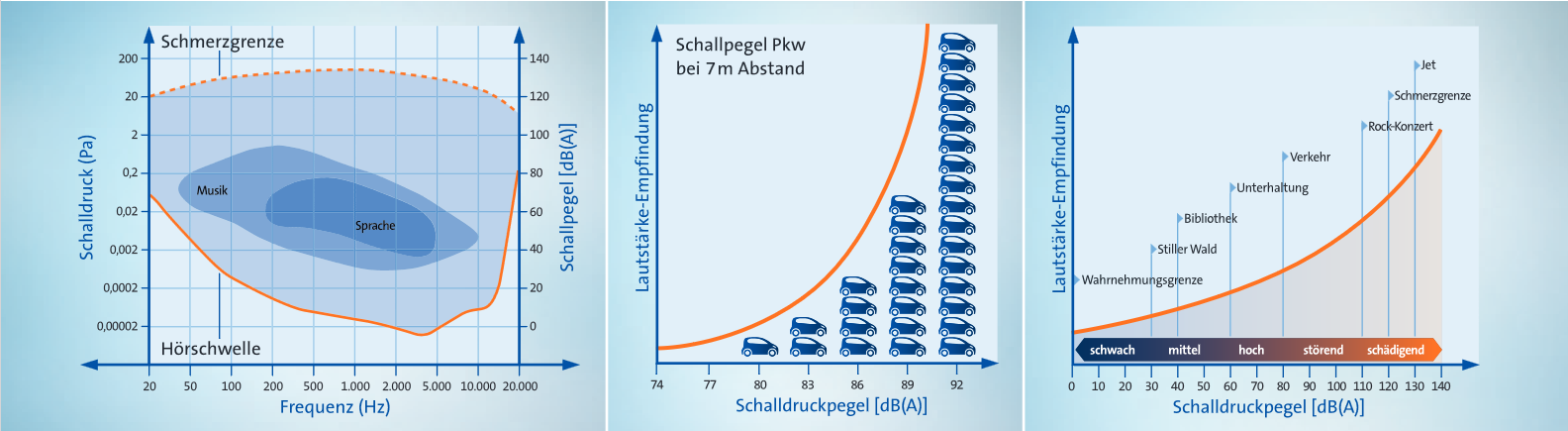

Schalldämmung ist der Unterschied zwischen innen und außen

Trifft eine Schallwelle ein Bauteil, wird ein Teil der Welle reflektiert, ein weiterer absorbiert, der Rest dringt durch das Bauteil auf die andere Seite. Schall wird gedämmt, indem man den Schallwellen einen Widerstand entgegensetzt. Der Schallschutz eines Bauteils wird als Schalldämmmaß R in Dezibel angegeben. Es steht für die Minderung des Lärmpegels.

Schalldämmung von Fenstern

Nichttransparente Außenwandflächen wie zum Beispiel Mauerwerk schützen meist gut gegen Lärm. Anders bei Fens­ tern: Der effiziente Schutz vor Lärm ist das Ergebnis einer optionalen Kombination von Rahmenprofil, Glas und der Art des Einbaus. Hier sind spezielle Schalldämmgläser gefordert, die unerwünschte Lärmbelästigungen wirksam abhalten. Für einen guten Schallschutz bei der Verglasung ist allerdings eine genaue Ken­nt­nis der jeweiligen Lärmquellen von großer Bedeutung.

Schallschutzgläser unter der Verwendung von SGG STADIP Silence berück­sichtigen daher die individuellen Anforderungen im Hinblick auf:

• Schalldämmung
• Einsatzort
•  Einbaudicke

Was macht ein Glas zum Schalldämmglas?

Je höher das Gewicht, desto besser die Schalldämmung. Dickere Scheiben dämmen also besser als dünne. Neben dem großen Scheibenzwischenraum bei Isolierglas ist ein asymmetrischer Aufbau (zwei unterschiedlich dicke Scheiben) ein weiterer Aspekt für gute Schalldämmung.

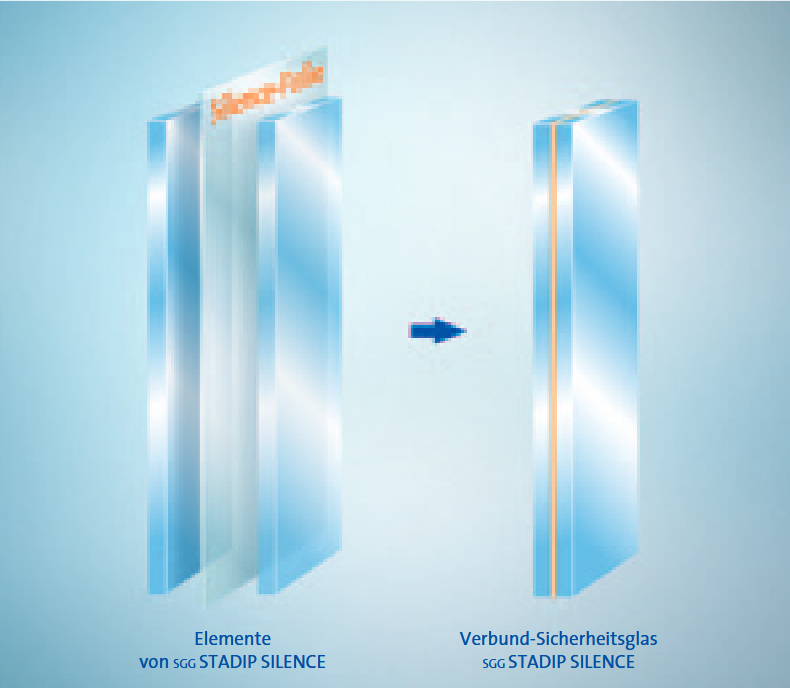

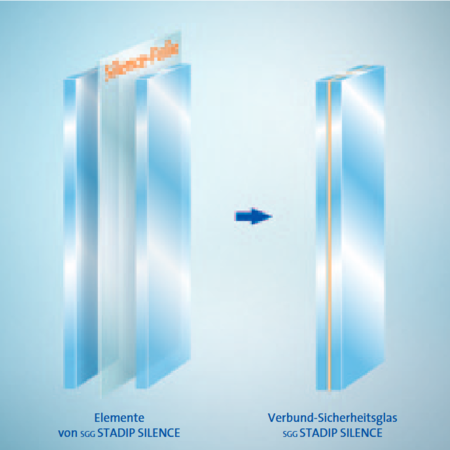

Ein akustisch wirksames Verbund-Sicherheitsglas (VSG) wie SGG STADIP SILENCE enthält als Zwi­schenlage eine Folie mit einem speziell dämpfenden, zähelastischen Kern, und verbessert die Schallschutzeigenschaften wesentlich.

Rw – das Maß für die Schalldämmung

Das Maß für das Schalldämmverhalten eines Bauteils ist Rw. Dieser Wert ist allerdings nur ein Durchschnittswert, um Bauteile einfach miteinander vergleichen zu können. Die Empfindlichkeit des Ohres für Lautstärken in Relation zur Frequenzhöhe wird erst bei dem „bewerteten Schalldämmmaß“ Rw berücksichtigt.

Dabei korrigieren die Spektrum-Anpassungswerte C und Ctr die Durchschnittwerte. Für Schallquellen mit eher hohen Frequenzen muss der Wert C zu Rw hinzuaddiert werden. Bei tiefen Frequenzen ist es der Wert Ctr. Das akustische Verhalten eines Bauteils wird in Rw (C, Ctr) angegeben. Ein Bauteil mit den Werten Rw (C, Ctr) = 40 (–2, –8) zeigt eine mittlere Dämmleistung von 40 dB. Bei hohen Tönen ist die Schalldämmung um 2 dB geringer, bei tiefen Schallquellen um 8 dB.

Die Schalldämmung kann gesteigert werden, wenn zwei Gläser durch ein weiches Material entkoppelt sind. Diese Zwischenlage ist bei SGG STADIP SILENCE, einem akustischen Verbund-Sicherheitsglas, eine spezielle Folie. Der Vorteil: Die patentierte Akustik­folie wirkt wie ein Dämpfer, der das Mitschwingen der Glasscheiben verhindert und für eine gleichmäßige Schalldämmung über den gesamten Frequenzbereich sorgt. So auch bei den „Problemzonen“ anderer Gläser: dem niedrigfrequenten Lärm. Neben den ausgezeichneten akustischen Eigenschaften bietet SGG STADIP SILENCE Verletzungsschutz und höchs­te Sicherheit, wie sie zum Beispiel für eine absturzsichernde Verglasung oder eine Überkopfverglasung erforderlich sind.

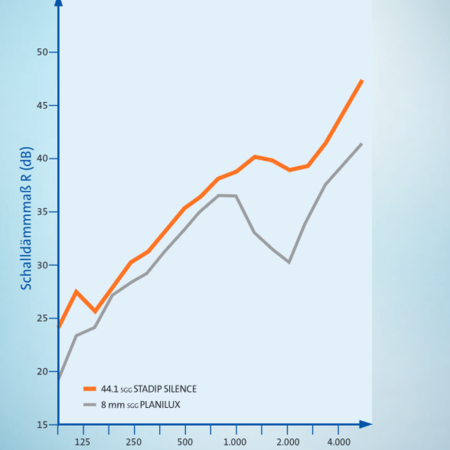

SGG STADIP Silence gleicht den Frequenzeinbruch aus.

Jedes Bauteil hat eine kritische Schallfrequenz, die es in spontane Schwingungen versetzt. Gegen Lärm mit dieser Frequenz dämmt es schlecht. Bei den beiden Scheiben eines Isolierglases addieren sich diese so genannten Resonanzlöcher. Das kann zwar durch unterschiedliche Scheibendicken reduziert, aber letztlich nicht verhindert werden. SGG STADIP SILENCE dagegen vermindert den Einbruch der Schalldämmung rund um die Resonanzfrequenz des Glases, sowohl in Einfach- wie auch in Isolierverglasungen. SGG STADIP SILENCE erreicht im Isolierglas ein bewertetes Schalldämmmaß von bis zu 54 dB und wird damit seinem Namen gerecht, schließlich heißt „Silence“ ja „Stille“!

Die Vorteile von SGG Stadip Silence auf einen Blick:

• Sehr hohe Schalldämmung
• Verzerrungsfreie Durchsicht
• Geringe Elementdicken
• Sicherheitsglas für den Verletzungsschutz
• Im Überkopfbereich verwendbar nach TRLV* (Reißfestigkeit > 20 N/mm2, Bruchdehnung > 250 %)
• In Abmessungen bis 3.210 mm x 6.000 mm erhältlich

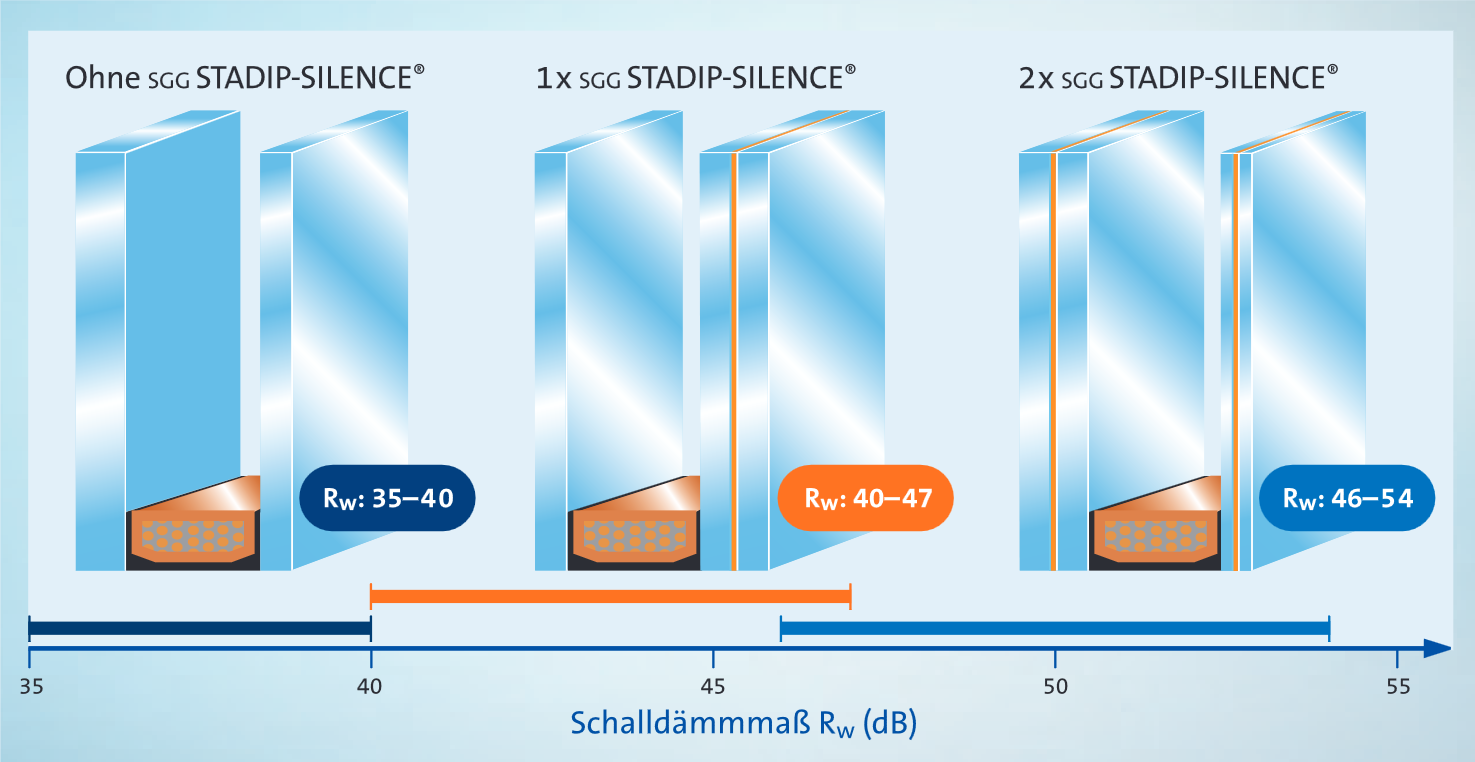

SGG STADIP SILENCE Verglasungen können noch mehr. Denn der exzellente Schallschutz kann mit weiteren Funktionen kombiniert werden:

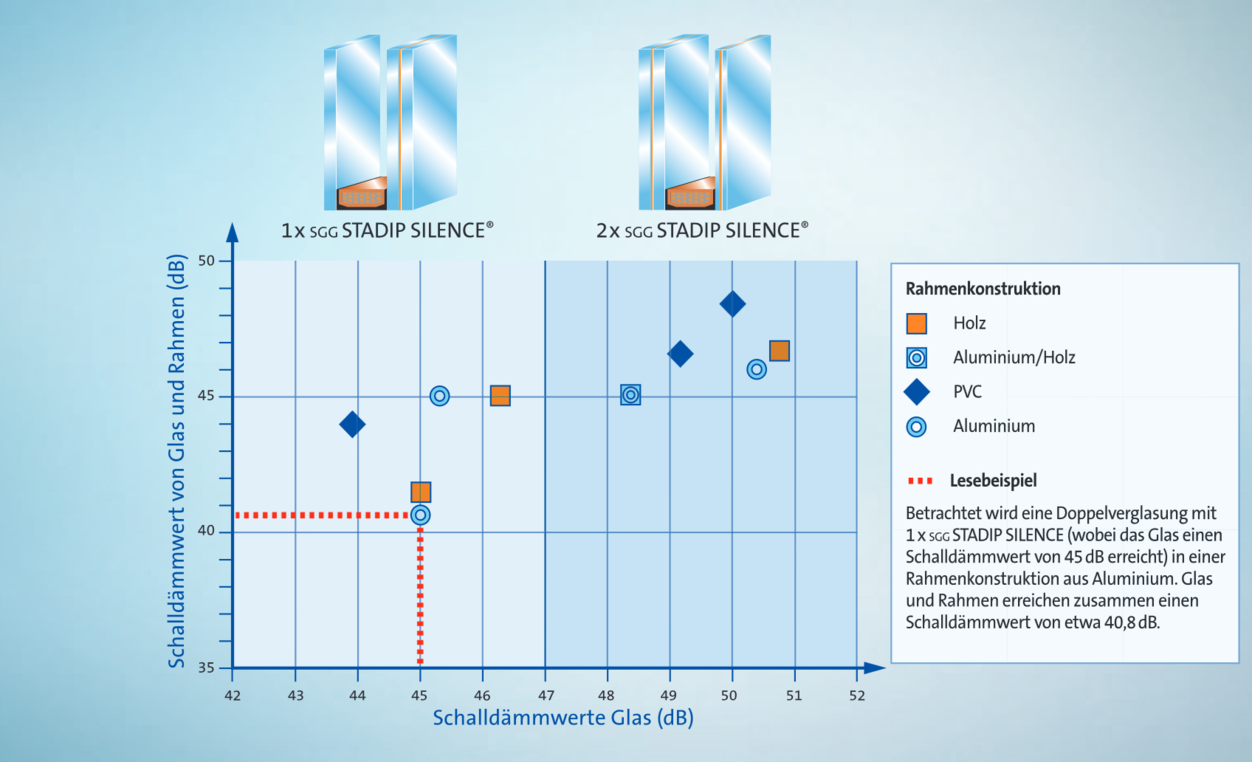

Die Wahrnehmung des Schallschutzes im Raum ist von verschiedenen Faktoren der umgebenden Außenfassade und der Innenraumgestaltung abhängig. Grundlage für die Auswahl der Fenster ist einerseits die Kenntnis der Lärmbelastung der Fassade sowie das geplante Ruhebedürfnis der Nutzer und andererseits ein Messergebnis über den Schallschutz eines Fensters aus einem Labor-Prüfstand. Hinweise für angemessene Maßnahmen des baulichen Schallschutzes gegen Außenlärm geben die VDI-Richtlinie 2719 „Schalldämmung von Fenstern“ sowie die DIN-Norm 4109 „Schallschutz im Hochbau“.

Prüfzeugnisse geben Auskunft über die schalltechnischen Eigenschaften eines Bauteils das unter Laborbedingungen der Prüfnorm ermittelt wurden. Zahlreiche Faktoren wie z.B. der Baukörperanschluss, die Rahmen oder die Verglasung haben einen Einfluss der Gesamtschalldämmung des Fensters.
